3.1　界面介紹

首先將AC220V電源線連接至儀器面板電源插座，打開面板上電源開關，儀器進入開機歡迎畫面，系統初始化完成后儀器進入主界面，如圖3.1所示。該界面有6個選項，點擊圖標進入相應子界面。

3.2　系統設置

點擊界面上的“系統設置”圖標，進入系統設置界面（如圖3.2）。在該界面中，進行時間設置和背光設置。

1.時間設置：首先點擊相應時間圖標，然后點擊時間設置欄右邊的“+”或“-”，時間修改完成后，點擊“設置”圖標，時間設置修改完成。

2.背光設置：點擊背光設置欄右邊界面上的“+”或“-”，即可完成背光設置，屏幕同步顯示修改后的背光亮度。

點擊“返回”按鈕，返回主界面。

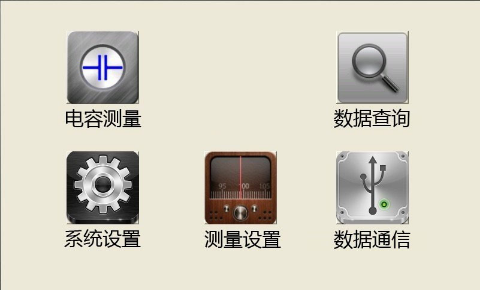

圖3.1主界面

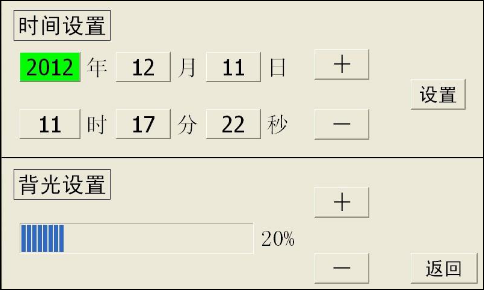

圖3.2　系統設置界面

3.3　測量設置

    進行電容測試之前，用戶需要根據被試品參數設置相應的測量參數，點擊主界面中的“測量設置”圖標進入測量設置界面（如圖3.3）。在此界面，包含“設置電壓等級”、“添加電壓等級”、“設置等效方式”和“系統信息”四個標題欄。

1.設置電壓等級：點擊“《”或“》”按鈕選擇需要的電壓等級，同時“系統信息”欄中會相應提示“切換電壓等級完成”。點擊“設置”按鈕完成設置，同時“系統信息”欄中會相應提示“設置電壓等級成功”。“當前/總數”顯示當前選定的電壓等級在總的電壓等級數中的排序號。點擊“刪除”即刪除當前選定的電壓等級，同時“系統信息”欄中會相應提示“刪除成功”。如無需要的電壓等級值，用戶可在“添加電壓等級”欄添加所需要的電壓等級，在“請輸入”選項框中輸入需要的電壓等級值，點擊“添加”按鈕即可完成，同時“系統信息”欄中會相應提示“添加自定義電壓等級成功！”。

2.設置等效方式：系統默認的等效方式為“串聯方式”。如當前顯示的等效方式為“串聯方式”，點擊后系統自動切換到“并聯方式，如當前顯示的等效方式為“并聯方式”，點擊后系統自動切換到“串聯方式”，同時“系統信息”欄中會相應顯示當前選定的等效方式。點擊“設置”按鈕完成設置，同時“系統信息”欄中會相應提示“設置等效方式成功”。

點擊“返回”按鈕返回主界面。

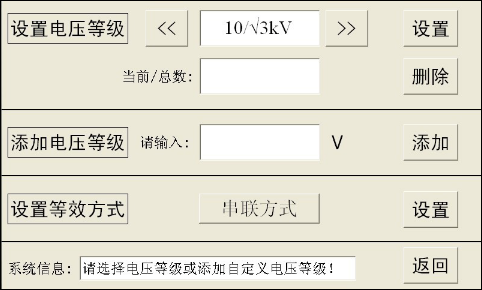

圖3.3　測量設置界面

3.4　電容測量

主界面中點擊“電容測量”圖標即可進入電容測試界面，點擊屏幕上方選項卡可以選擇Y型、Yn型、△型、Ⅲ型，下面以測試一個Yn型電容器為例。

首先在界面中點擊“Yn型”選項，界面自動切換到Y(jié)n型電容測試界面，如圖3.4所示。

圖3.4　電容測試界面

確定接線無誤后，點擊“測量”按鈕儀器將自動完成A相的測量（如圖3.5）。

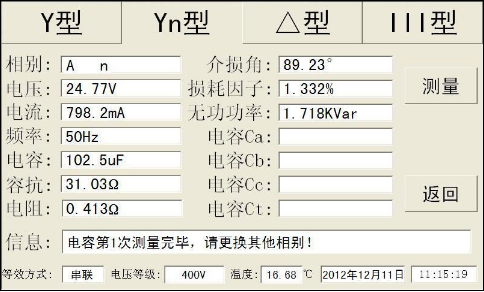

圖3.5　A相測量數據

手動更換B相后，點擊“測量”按鈕，儀器自動完成B相的測量（如圖3.6），再手動更換C相后，點擊“測量”按鈕，儀器自動完成C相測量，測量完成后如圖3.7所示，“信息”欄中會提示“電容3種相別測試完畢，繼續測試或更換網絡測試”，同時界面出現“保存”按鈕，此時一個Yn型的電容器組測試完成，點擊“保存”按鈕保存測試數據，以備事后查詢。測試完成后，點擊“測量”將開始下一組測試，點擊“返回”按鈕返回主界面。

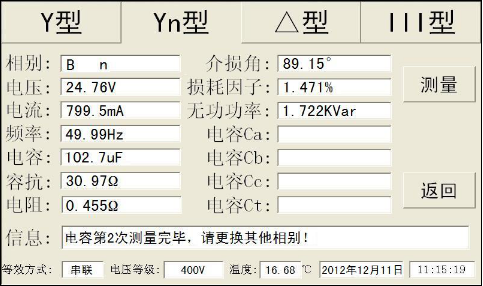

圖3.6　B相測量數據

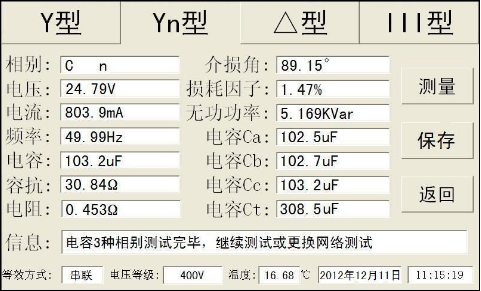

圖3.7　C相測量數據

注意：1.每相測量完成后，需人工更換測量接線。

      2.每組測量過程中，禁止返回“測量設置”界面，更改測量設置參數，否則將無法保存本組測量數據。

3.5　數據查詢

儀器最大保存400組測試數據，用戶在主界面中，點擊“數據查詢”圖標進入數據查詢界面查看保存的歷史測量數據（如圖3.10）。

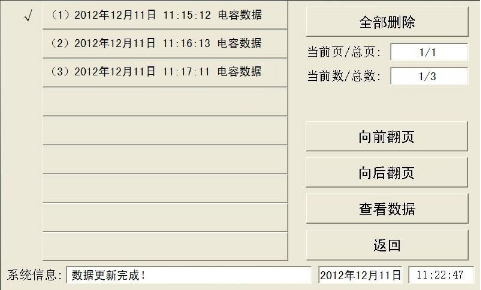

圖3.10　數據查詢

點擊屏幕上的數據日期即可選擇需要查看的數據，日期前的“√”表示該條數據被選中，點擊“查看數據”即可查詢被選中的歷史數據，數據查看界面與電容測量數據界面相同。

點擊返回按鈕返回主界面。

圖3.10右邊信息欄解釋：

1.數據查詢界面電容數據以保存時間排序，先保存者排在前面。

2.“當前頁/總頁”：“當前頁”指數據查詢左邊顯示的信息頁在總頁碼數中的排序號，“總頁”指總頁碼數。

3.“當前數/總數”：“當前數”指當前選定的電容數據在總數據中的排序號，“總數”指總的電容數據。

4.“全部刪除”：點擊“全部刪除”將刪除所有已保存的數據。

3.7　數據通信

通信連接線連接好后，打開儀器電源，待儀器進入圖3.1所示主界面后，點擊“數據通信”后，進入通信界面（如圖3.11）。通過上位機查詢保存的歷史測量數據或?qū)?shù)據做進一步的分析梳理，具體操作請看“第四章 上位機軟件”。
