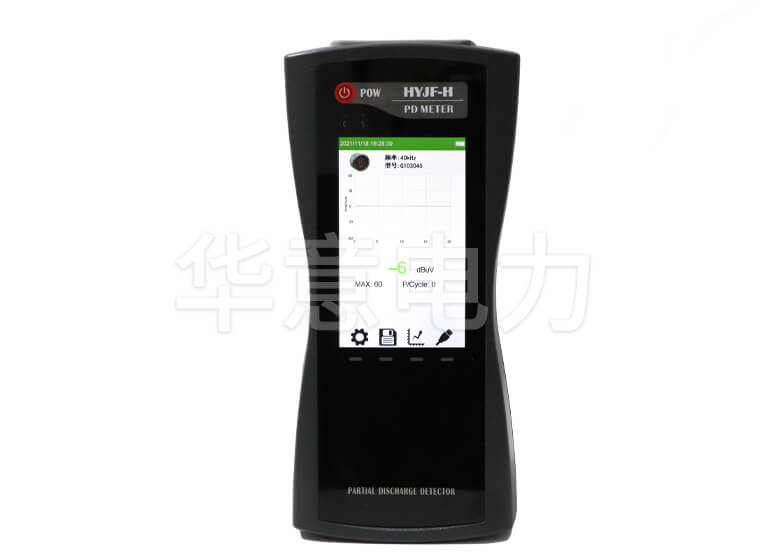

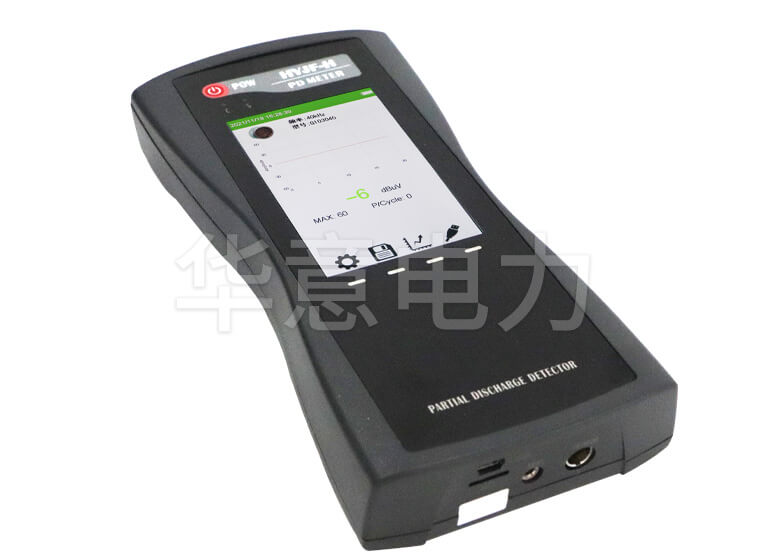

本產品可廣泛應用于電力系統的劇院檢測，包括高壓開關柜、環網柜、電壓/電 流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測， 通過以下幾項指標來衡量電氣設備的放電程度： 局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列 中最大值（dB）來表征局部放電的強度。 局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根 據放電脈沖數量來表征局部放電的頻度。

別稱：局部放電檢測儀、局部放電測量儀、局部放電測試儀、局部放電檢測儀,局部放電、局放、局部放電檢查。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、局部放電測試儀的操作、維護應由能勝任的相關專業人員進行；

2、局部放電測試儀試驗現場電壓高達幾萬伏，試驗人員應嚴格遵守所有安全預防措施。試驗區域應有明顯、清晰的警示牌，現場任何人都應該知道高壓區域。直接從事的測量人員應了解測量回路中所有帶電元件、高壓元件，不直接從事測量的人員應被隔離在試驗區域之外。在試驗過程中及上電后，任何人不得進入高壓區；

3、在試驗以前，操作人員應掌握測試線路、測試方法、測試步驟和測試目的；

4、試驗現場要整潔、干凈，不應存放其他無關的物品。在高壓區間的地面上不應有雜亂的金屬小塊(如裸銅線段、螺絲、螺帽和其它小金屬塊等)，被試品、升壓變壓器、耦合電容等應與周圍保持適當距離；

5、被試品、升壓變壓器、耦合電容等表面應保持干燥清潔，因為表面的濕氣和污垢會引起表面的局部放電，導致測量異常；

6、試驗操作人員按規程要求連接線路，試驗區各種金屬物體應牢固接地，檢查并改善試驗區內一切可能放電的部位(如不能有尖、銳角)，特別注意各種地線是否良好接地；

7、在試驗開始加壓前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。特別應關注接地線、高壓線和強電回路的連線是否牢固連接；

8、試驗異常時，應首先切斷電源，再作進一步處理；

注意事項：

1. 在試驗開始加壓以前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。測試儀器處的接地線是否與接地體牢固連接，若連接不牢或在準備工作時掐頭去尾線被腳踢斷，這將可能引起人身和設備事故；

2.對于連接線應避免將尖端暴露在外，防止尖端電暈放電，尤其對于電壓等級較高的局部放電試驗，必要時要加粗高壓連接線及加裝防電暈罩，減小因場強過高引起的電暈放電。屏蔽罩不能與試品的瓷裙相接觸；

3. 一般情況下，在試驗過程中，被試品在耐壓、預升壓時局部放電量都比正常值大很多，此時儀器的儀表必然會超出滿刻度。為防止儀器損壞，應將儀器的增益粗調旋鈕逆時針旋轉一檔或更多檔，以不超出滿刻度為標準。當電壓降至測量電壓時，再將增益粗調開關順時針旋轉一檔或更多檔，以便記錄測量值；
