全智能多次脈沖電纜故障測試儀測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。

當儀器打開電源開關正常工作時，首先加載WINDOSCE操作系統，然后進入儀器程序，顯示設備名稱8秒左右，自動進入工作界面，如圖二，圖二所示。

1. 文件操作有如下功能：

如圖三：

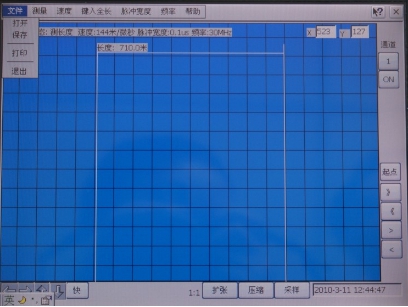

圖三 多脈沖智能電纜故障測試儀文件操作界面

打開–打開原有的波形數據文件，如圖五。

圖四 多脈沖智能電纜故障測試儀打開文件操作界面

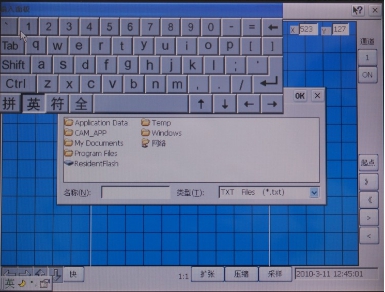

保存–把當前選中的顯示波形數據存入到指定的路徑/文件，如圖六。測試完畢后，如果操作者認為此次測試結果有保留價值，可用“保存”功能。界面將彈出文件保存的二級菜單。點擊二級菜單上的相關鍵后，在名稱欄填入要保存的文件名，由“OK”鍵或“X”鍵確定此次測試結果的保存或取消

圖五 多脈沖智能電纜故障測試儀保存文件操作界面

    保存屏幕 --把當前選中的顯示波形數據及工作狀態保存為圖形文件，以便通過打印機打印為紙張文件，以便保存或交流。

    關閉 –退出當前操作程序

    退出－在數據處理界面，測試完畢后，需要結束此次測試時，此功能儀器自動回到計算機的桌面系統。進入關機或其他應用狀態。

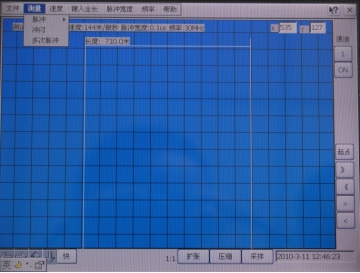

2. 測量操作菜單，如圖七所示。

圖六 多脈沖智能電纜故障測試儀測量操作界面

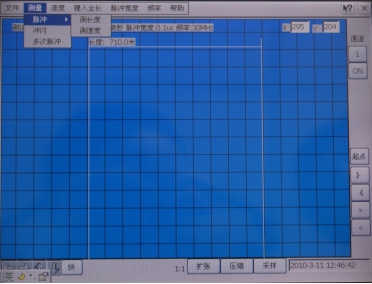

A. 脈沖有如下功能：

   有兩種選中，一是測全長或故障，二是測速度，如圖八所示。同時向下位機發送操作命令，建立脈沖測試條件。

圖七 多脈沖智能電纜故障測試儀脈沖操作界面

B. 沖閃有如下功能：

向下位機發送操作命令，建立沖閃測試條件。如圖九。

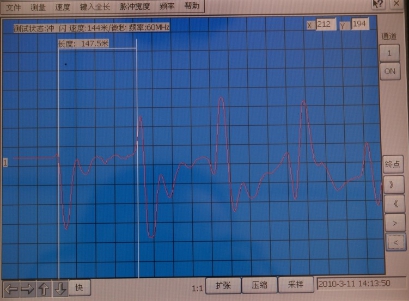

圖八 多脈沖智能電纜故障測試儀沖閃操作界面

C.多次脈沖有如下功能：

向下位機發送操作命令，建立多次脈沖測試條件。如圖十。

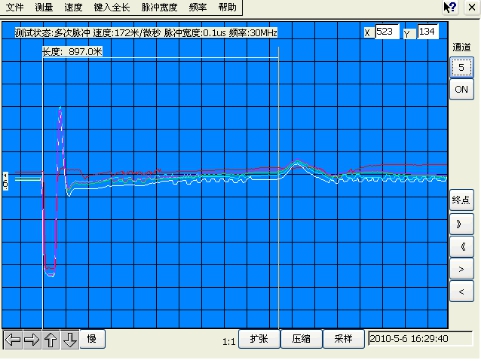

圖九 多脈沖智能電纜故障測試儀沖多次脈沖界面

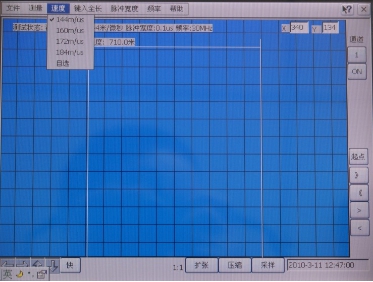

3. 速度選擇有如下功能：

        在以下速度值中選擇144M/μS、160M/μS、172M/μS、184M/μS或自選鍵入新的速度值。當有測量結果顯示時，改變速度值后自動修改測量結果并顯示。如圖十一。

圖十 多脈沖智能電纜故障測試儀速度選擇界面

4. 鍵入全長有如下功能：

    在脈沖狀態下測量速度值時需要鍵入被測電纜的長度值，如圖十二。

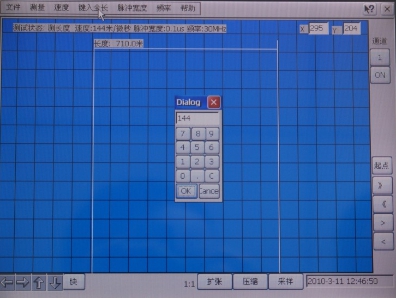

圖十一 多脈沖智能電纜故障測試儀鍵入全長界面

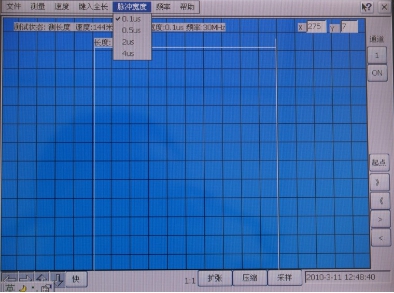

5. 脈寬選擇有如下功能：

   選擇測量用的脈寬4μS, 2μS,0.5μS,0.1μS，如圖十三。

圖十二 多脈沖智能電纜故障測試儀脈寬選擇界面

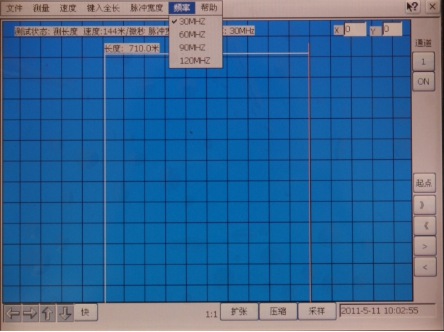

6. 頻率選擇有如下功能：

    在以下頻率值中選擇30MHZ、60MHZ、90MHZ、120MHZ，如圖十四。

圖十三 多脈沖智能電纜故障測試儀頻率操作界面

7. 網絡操作

    用網絡連接線把該儀器與網絡連通后，進行以下操作即可進行數據在線傳輸。

A. 若在測試工作界面（或運行其他程序），則關閉當前程序，返回到桌面。

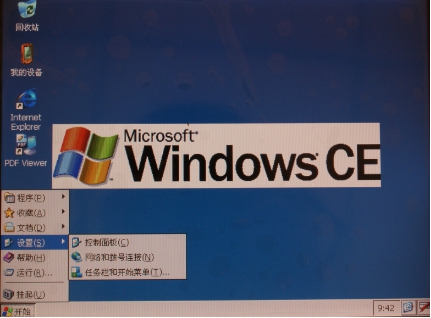

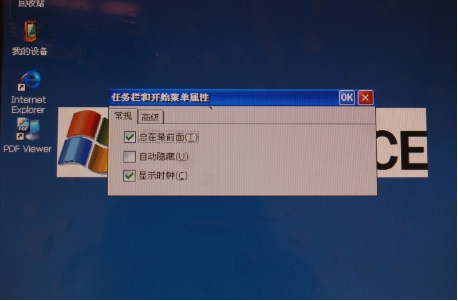

B. 在進入網絡游覽器之前，先進行鍵盤釋放操作步驟如圖十五、十六、十七所示。

圖十四 多脈沖智能電纜故障測試儀網絡操作界面

圖十五 多脈沖智能電纜故障測試儀網絡操作界面

圖十六 多脈沖智能電纜故障測試儀網絡操作界面

經以上三步操作后，完成了鍵盤釋放工作。

C. 在桌面，點擊網絡游覽器，這時和在計算機上的操作完全相同。

8. 幫助有如下功能：

建立一些與本儀器有關的說明文檔

9. 電纜故障測試步驟及測試方式選擇

在測定電纜故障之前，測試人員除掌握本機性能與操作方法之外，必須首先確定電纜故障的性質，以便采用適當?shù)墓ぷ鞣椒ㄅc測試方法。

首先用兆歐或萬用表在電纜一端測量各相對地及相對相之間的絕緣電阻，根據阻值高低確定是低阻短路或斷線開路，或者是高阻閃絡性故障。

1、凡是電纜故障電纜絕緣電阻下降至該電纜的特性阻抗，甚至直流電阻為零的故障均為低阻故障或短路故障。凡是電纜絕緣電阻無窮大或雖與正常電纜的絕緣電阻值相同，但電壓卻不能傳送至用戶端的故障稱為開路或斷路故障。是否斷路，還可將電纜終端相連用萬用表在始端測量被短路電纜兩相的阻值予以確認。此類故障可用低壓脈沖法直接測定。

2、當阻值很高（數百兆到數千兆）且在作高壓試驗時有瞬間放電現象，此類故障一般稱為閃絡性故障，可采用沖閃法測試確定。

3、高阻故障：阻值高于電纜特性阻抗的故障?？捎脹_閃法測定。

4、按一定方式粗測之后再進行準確定點，必要時需找電纜路徑，丈量電纜長度或距離。
