變壓器變比測試儀，是變壓器在交接及大修后必須進行的試驗項目中常用到的儀器。

做變壓器變比試驗的目的主要有以下幾點

(1)檢查變比是否與銘牌相符，以保證正確的電壓變換。

(2)檢查電壓分接開關指示是否正確。

(3)檢查變比，即檢查各繞組的匝數比，可判斷變壓器是否存在匝間短路。

(4)測出三相變壓器本身變比的不平衡程度，確定零序分量的大小。

(5)獲得準確的變比，以判別變壓器是否可以并列運行。

當兩臺并列運行的變壓器二次側空載電壓相差為額定電壓的1%時，兩臺變壓器繞組中的環流將達到額定電流的10%左右時，會增加變壓器的損耗，占據變壓器的容量。因此，變比的差值應限制在一定范圍之內。

目前常見的變比測試儀（需要輸入一些銘牌上的數據，一般輸入額定電壓，額定分接比，檔位數），一般電源需要供給220V市電。最新的智能變比測試儀器（盲測無需輸入任何參數即可測試），采用新的單片機，內部有鋰電池供電，支持數據存儲及U盤轉存，實現打印等微機處理。

此外還有一些廠家將高低壓側接線孔，分別整合成專用四孔或者三孔插頭。將測試線的中間段組成一根線纜，這樣方便現場整理。

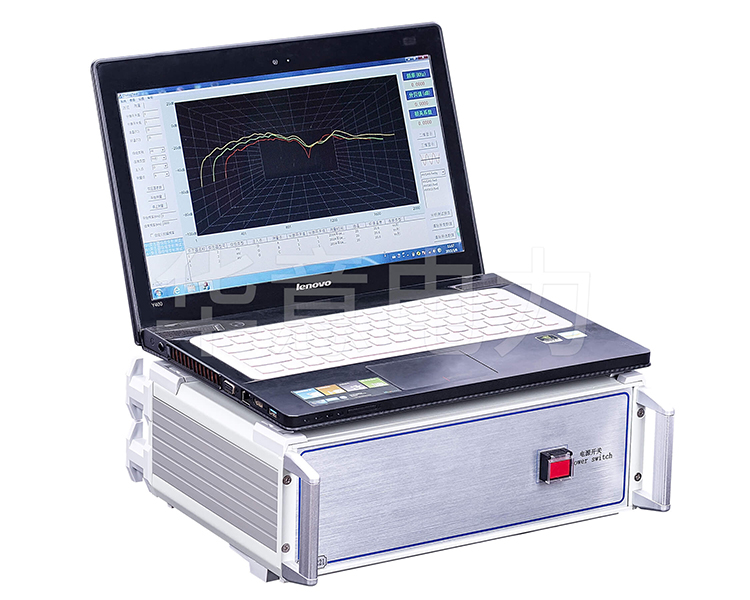

下圖就是華意電力生產的變壓器變比測試儀

RBX-H變壓器變比測試儀采用現代電子技術，研制出了新一代全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。

變壓器變比測量儀的性能特征想必自己都無比分明了，那樣咱們在運用變壓器變比測量儀時，該當注意哪些問題呢？

第一，在測量兩頭，人不要觸摸試品。

第二，假如測試線短路，高低壓接反，會熔斷安全。安全熔斷后，假如進行測量，特性變比組別測量儀在顯現“正在測量，請期待！”后愣住。請關機，改換相反定量的安全，重測。

其三，連線要保護接觸優良。儀器應優良接地！

第四，儀器的任務場合應闊別強磁場、強電場、高頻設備。供電電源干擾越小越好，宜選用照亮線，假如電源干擾仍是較大，能夠由交流污染電源線儀器充電。交流污染電源的定量大于200VA即可。

第五，在幽暗地點任務，能夠翻開背陰，為減小顯現器功耗，背陰不是很亮。

第六，假如顯現器沒有字符顯現，或者色彩很淡，請調理亮度洪水位器至適合地位。

第七，儀器任務時，假如涌現液晶顯現混亂，按一切按鍵均無呼應，或者許測量值與實踐值相差很遠，請按復位鍵，或者許關失落電源，再從新操作。

第六，假如顯現器沒有字符顯現，或者色彩很淡，請調理亮度洪水位器至適合地位。

第八，儀器應寄存在枯燥透風處。

下面就將常見變壓器變比測試儀在使用過程中常遇到的問題匯總

1、測試時將高低壓測試線接反，這種情況在常見變比測試儀會將儀器損壞。在一些新測試儀中加裝了保護裝置，測試線接反時會將測試回路的保險絲熔斷。

2、測試值與計算值不符，接線組別與銘牌接線組別不符，可能是儀器損壞，也可能是變壓器存在問題。

3、測試注意事項夾線鉗必須可靠夾緊，避免測試過程中夾線鉗掉落，在以往測試中發現，測試中夾線鉗掉落，繼而導致儀器損壞。

4、測試過程中禁止觸摸被測試變壓器接線銅牌。

現場對變壓器變比是否損壞的檢測方法

1、用被檢測的變比測試儀對已經測試合格的變壓器進行復測，與合格數據進行對比。

2、將高低壓側測試線鉗A-a；B-b；C-c夾住，進行測試。此時變比測量結果應該為1。部分廠家不建議用此方法測試，存在一定的爭議。
