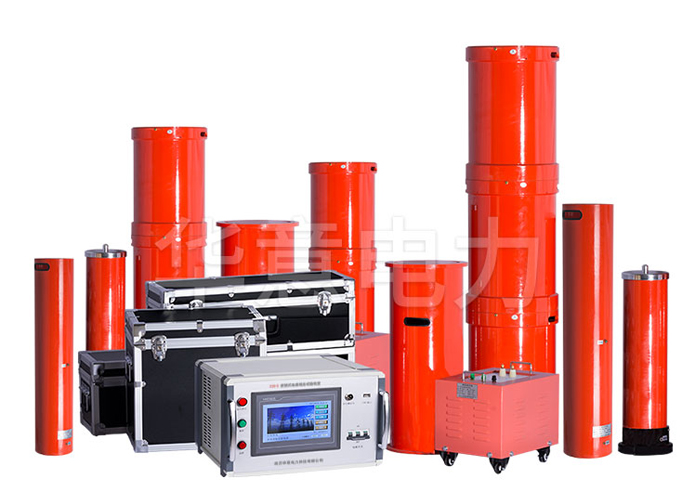

XZB-D 便攜式電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。便攜式電纜耐壓試驗裝置由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

串聯諧振有什么優勢

第一，操作簡單，雖然說市場中存在著各種不同的測量效果，但是并不是所有的測試儀的操作都比較簡單，不可能在很短的時間之內將所有的數據測量出來這樣一來的話，大家在使用某個測量技術，肯定會增加整個測量的負擔，更會導致在整個測量的時候有著更多的毛病，存在不利于設施設備的維修，不利于整個工廠的生產，串聯諧振裝置的操作比較方便，不需要大家花費很多時間在上面。同樣從它的LED顯示屏中也能夠直接瀏覽到自己設備的相關信息是什么，這時對大家的使用也會有著比較好的保障，也能夠讓大家感覺它是一個具有非常高價值的串聯諧振測量儀器。

第二，它的優越性也體現在有著非常準確的測量數據，有的人在選擇一種測量儀器時，雖然說操作比較方便，但是測量出來的數據不精準，可是接下來無法為設備提供一個非常正確的整改方案，也無法提高整個工廠的生產效率。而當大家選擇串聯諧振之后就不一樣，它的整個測量數據非常精準，而且在測量時也能夠起到非常好的穩定電壓電流的效果啊。由此可知串聯諧振還是一個真正適合大家選擇。

第三，所需電源容量大大減小。XB-f系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍(Q為品質因素)。

第四，設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5——1/10。
第五，改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。
