在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

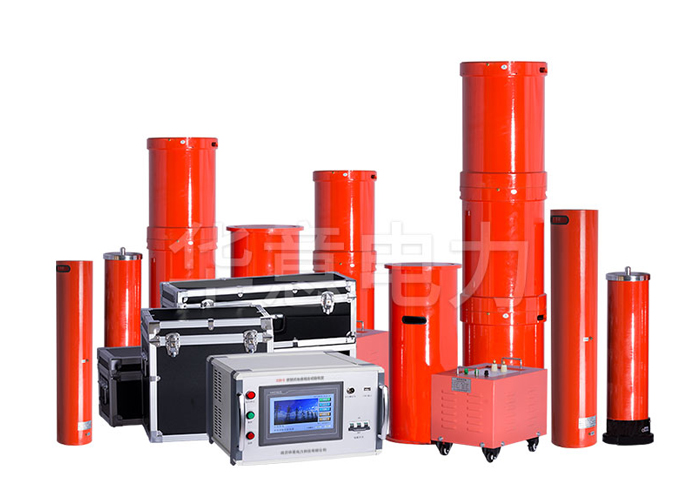

變頻串聯諧振試驗裝置又叫串聯諧振，是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
串聯諧振技術指標
1、總體技術規范：輸出試驗電壓： 0～1000kV 交流有效值、輸出試驗電流： 1～10A 交流有效值、輸出頻率： 20～300Hz、諧振電壓波形： 正弦波，波形畸變率：<1%、被試品種類：各種電力變壓器、電力電纜、發電機、GIS等設備；工作制： 滿功率輸出下，連續工作時間30分鐘；品質因數： 20～80，視不同的負載條件而不同；輸入工作電源： 220V，50Hz.；環境溫度： 0℃～+40℃；相對濕度： <95%RH，無凝露；海拔高度： 2000m以下；整套試驗設備可根據被試品電容量的不同，確定由單個或多個諧振電抗器串、并聯使用。
2、主要部件的技術規范（1）變頻控制單元：輸入工作電源： 220V、 50Hz，電流5～250A；輸出電壓和電流：0～250V，電流5～250A；輸出頻率：20～300Hz；頻率調節細度：0.1Hz；最大輸出功率：5～10000kVA。（2）勵磁變壓器：輸入工作電源：250V 電流5～250A；輸出電壓和電流：0～10kV，電流1～10A；額定容量：5～50000kVA。（3）諧振電抗器：（每臺諧振器的技術規范）單臺電抗器額定工作電壓：20kV、40kV、60kV（有效值）；單臺額定工作電流：1～10A（有效值）。（4）電容分壓器：工作方式： 純電容式；額定電壓： 20kV、60kV、100kV、200kV、500kV、1000kV有效值；工作頻率： 30～300Hz；測量誤差： <1%；電容： 1000pF±5%；分壓器低壓臂電壓： 100V。

串聯諧振部件作用
組成部件：由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體；
2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓；
3.高壓電抗器：與容性試品發生串聯諧振；
4.分壓器：測量調節器上的高壓電壓值和低壓；
