1.電壓檢定

開機進入圖2.1互感器綜合測試儀主界面，點擊電壓檢定，如圖7.1所示。在目標電壓處，設置檢定電壓。點擊運行，儀器內部調壓器自動升壓至設定的目標電壓后，界面顯示“已達到目標電壓”，如圖7.2所示。此時讀取并記錄儀器界面上的實測電壓和外接標準電壓表電壓，此界面保持一定時間后，調壓器自動歸零，儀器界面提示“調壓器返回中…”，此電壓值檢定結束。在升壓或檢定過程中，點擊停止提前結束此檢定過程。

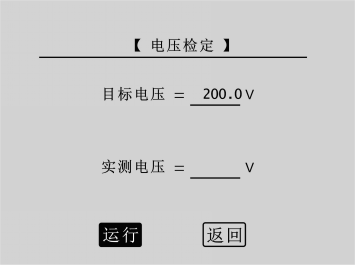

圖7.1　電壓檢定界面

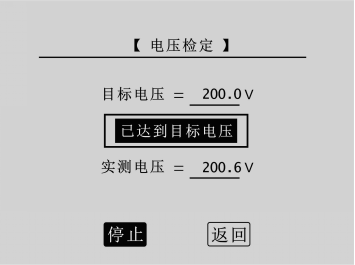

圖7.2　讀取儀器實測電壓界面

2.CT變比檢定

開機進入電流互感器→變比極性界面，如圖7.3所示。參數設置界面定義如下：一次額定電流：電流互感器一次側的額定電流。二次額定電流：電流互感器二次側額定電流。一次測量電流：電流互感器一次側實際施加的電流。接線方式請參考圖3.19，參數設置與接線準備就緒后，點擊開始試驗，儀器自動升流，并自動計算和顯示變比值與比差值，如圖7.4所示，此界面的變比值即為待檢定CT的實測變比值。采用同樣的方法，檢定其它CT變比值。

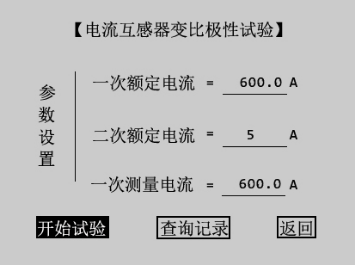

圖7.3　CT變比極性試驗設置界面

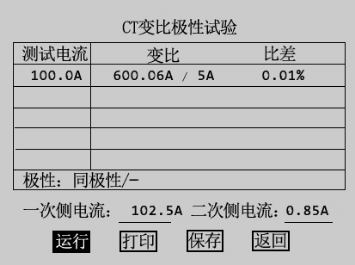

圖7.4　CT變比極性試驗結果界面

3.PT變比檢定

開機進入電壓互感器→變比極性界面，如圖7.5所示。參數設置界面定義如下：額定一次：電壓等級有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分別有“/1”和“/√3”可選。額定二次：100V、100/3V、100/√3V、150V、220V，點擊逐次選擇。根據被試品參數設置額定一次與額定二次，接線方式請參考圖4.4.參數設置與接線準備就緒后，點擊開始試驗，儀器自動升壓，升壓完成后，儀器自動計算和顯示變比值與比差值，如圖7.6所示，此界面的變比值即為待檢定PT的實測變比值。采用同樣的方法，檢定其它PT變比值。

圖7.5　PT變比極性試驗參數設置界面

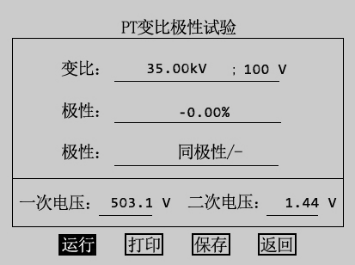

圖7.6　PT變比極性試驗結果

附錄二　通過5%或10%誤差曲線數據判斷保護用CT是否合格

保護用電流互感器二次負荷應滿足5%或10%誤差曲線要求，在額定電流倍數下，只要電流互感器二次額定負荷小于5%或10%誤差曲線允許的負荷，即判定該互感器合格。

例如銘牌信息為10P20，二次額定負荷15VA，二次額定電流5A的電流互感器。其中10P20的10為準確級（誤差極限為10%），需查看10%誤差曲線（如該數字為5即查看5%誤差曲線），P為互感器類型（保護級），20為準確限值系數（20倍的額定電流）。其10%誤差曲線如圖8.1所示。

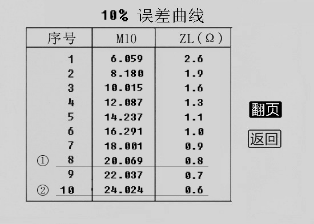

圖8.1　10%誤差曲線數據

由二次額定負荷與二次額定電流，得二次額定負載：15VA/(5A*5A)=0.6Ω。

有兩種方法判斷互感器是否合格：

1．在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上的理論負荷。如圖8.1中帶下劃線的序號8的數據，電流倍數為20.069倍（接近20倍）時，所允許的二次負荷為0.8Ω，大于該CT的額定負荷0.6Ω，判定該互感器合格。

2．在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數。如圖8.1中帶下劃線的序號10的數據，在二次負荷為0.6Ω（接近0.6Ω）時，所允許的電流倍數為24.024，大于該CT的額定電流倍數（20倍），判定該互感器合格。

以上兩種方法只需找出這兩個關鍵點中的任意一個，即可判斷所測的保護用CT是否合格。

附錄三　常見故障處理

1.為什么做伏安特性時電壓升不到1000伏，升到600多伏就提示“調壓器到達最大值，返回中”？

 答：本儀器為AC220V或AC380V自適應供電。接AC220V電壓時，交流電壓輸出為0~600V，接AC380V電壓時，交流電壓輸出為0~1000V。

2.為什么做CT變比時電流升到400A以后，上升變緩慢而且儀器有異常響聲？

 答：本儀器若做電流需要升到400A以上CT變比試驗時，需要接AC380V的電壓，否則會出現上述現象，嚴重時會把儀器燒壞。

 3.為什么CT變比試驗時一次側有電流，二次側無電流？

答：在做變比試驗時，如果一次側有電流升，二次側電流無電流時，用萬用表通斷檔測量儀器CT變比二次側，如二次側是通路時：①請檢查CT二次側是否開路；②請檢查你接線的二次側的相別是否與一次側是同一相別。

 4. 為什么打印機走紙了但無字顯示？

答：這可能是打印紙裝反了，取出打印紙換一面裝上去即可。微型打印機上紅色指示燈閃動則表明打印紙用完了需要更換打印紙。

 5. 怎樣得到任意點電流對應的電壓值？

答：此功能需上位機支持。先在儀器上測出伏安特性曲線，然后使用U盤轉存功能將數據導入“互感器多功能全自動測試軟件”中，選擇一條CT伏安特性試驗數據，在“數據伏安曲線任意點計算”功能框中，輸入您想查看的電流值，點擊計算電壓值，計算出當前電流值下對應的電壓值。（參考5.2.3  CT伏安特性試驗使用說明）
