BC-V 多功能變比測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。
儀器輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，最后計算出組別、變比、誤差、相位差。
多功能變比測試儀采用大屏幕液晶顯示，全中文菜單及漢字打印輸出。儀器內置使用說明書，可隨時查閱。
儀器可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。
多功能變比測試儀操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。
1.2 安全措施
1．使用本儀器前一定要認真閱讀本手冊。
2．儀器的操作者應具備一般電氣設備或儀器的使用常識。
3．本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4．儀表應避免劇烈振動。
5．對儀器的維修、護理和調整應由專業人員進行。
6．測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7．高、低壓電纜不要接反。
8．測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。
9．測試試驗變壓器時，不可從低壓加電，測儀表線圈的電壓比，以免發生危險。
10．變壓器外殼和儀器的的接地端要良好接地。但三相變器的中性點不要接地。單相試驗變壓器的高壓尾不要接地。
1.3 多功能變比測試儀參數特點
1．特別適合特種變壓器的變比及相位差測試。
2．特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度。
3．自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源。
4．不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差。
5．真正意義上的三相同時測量。
6．測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比。
7．速度快，一組數據的測試時間為8秒鐘。
8．測試結果不受工頻電源頻率及幅值波動的影響。
9．內部具有過流保護功能，高、低壓反接的保護功能。
10．可以完全由上位機控制整個測試過程，保存數據，打印試驗報告。
11．測試結果自動保存，最多可保存99個。
12．儀器內置使用說明書，可以隨時查閱。
1.4 多功能變比測試儀技術指標
1.變比測試范圍: 1～10000
2.組別測試范圍: 1～12
3.變比測試準確度: 變比范圍1～1000:0.2級
變比范圍1000～2000:0.5級
變比范圍2000～10000:1級
4.變比分辨率: 0.0001
5.角度分辨率: 0.01°
6.儀器電源輸入: 220V±10%、50Hz±1Hz
7.使用溫度： -20℃～40℃
8.相對濕度： ≤85%，不結露
9.體 積： 320mm×400mm×170mm
10.主 機： 7kg
1.5 面板結構

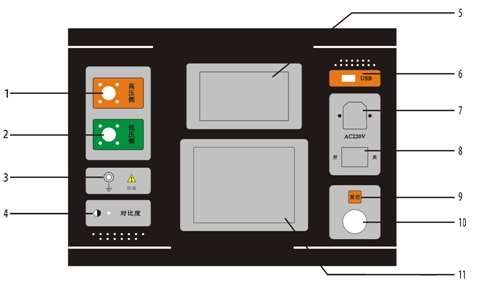

儀器面板圖
圖 一
1、高壓端：通過紅色護套3芯電纜與變壓器高壓端連接。
2、低壓端：通過黑色護套3芯電纜與變壓器低壓端連接。
3、保護接地柱。
4、對比度：調節顯示字符的對比度。
5、打印機：可打印測試結果。
6、USB接口。
7、電源插座：接220V、50Hz電源，插座帶3A保險。
8、電源開關。
9、復位鍵：按此鍵整機復位回到初始狀態。
10、旋轉鼠標：左右旋轉鼠標，修改數據或選擇菜單；按下鼠標，確認、保存、執行。注意：旋轉速度不要太快。
11、顯示屏：320×240液晶屏，帶LED背光，顯示菜單和測試結果。
