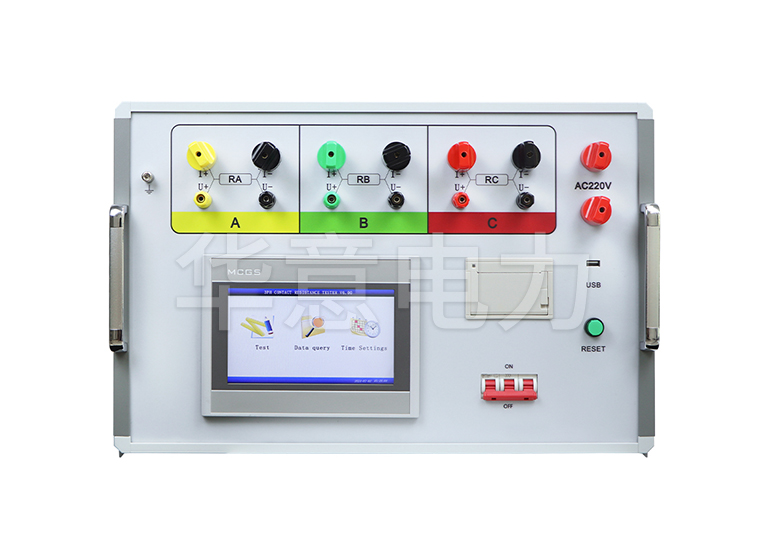

HLY-200T三相回路電阻測試儀主要用于測量電力系統中各類高壓設備的回路電阻，確保其導電性能符合安全標準。以下是其典型應用場景及具體說明：

一、高壓開關設備檢測

斷路器（Circuit Breaker）

檢測部位：動靜觸頭、滅弧室導電回路。

作用：評估觸頭接觸是否良好，避免因接觸電阻過大導致過熱或分斷失效。

標準：依據GB 1984，回路電阻值應≤制造商標稱值的120%。

隔離開關（Disconnector）

檢測部位：刀閘接觸面、導電桿連接處。

作用：防止氧化或松動導致接觸不良，引發局部放電或電弧。

GIS組合電器（Gas Insulated Switchgear）

檢測部位：母線筒內導體連接點、接地開關。

注意事項：需配合專用適配器，測試前確保SF6氣體壓力正常。

二、變壓器與發電機維護

變壓器繞組直阻測試

檢測部位：高壓側與低壓側繞組出線端子。

作用：判斷繞組是否存在匝間短路、焊接不良或分接開關故障。

標準：三相電阻不平衡率≤2%（1600kVA以上變壓器）。

發電機轉子/定子回路電阻

檢測部位：轉子滑環、定子繞組連接點。

作用：排查電刷磨損、導線虛接導致的電阻異常，預防過熱燒毀。

三、電力電纜與母線系統

電纜接頭與終端頭

檢測部位：中間接頭壓接處、終端頭導體連接。

作用：避免因壓接不良引發電纜發熱或絕緣擊穿。

母線槽連接電阻

檢測部位：母排搭接面、螺栓連接點。

標準：每米母線電阻≤50μΩ（銅排）或≤90μΩ（鋁排）。

四、特殊場景應用

新能源場站

光伏逆變器輸出端：檢測直流側母線連接電阻，預防熱斑效應。

風電變流器柜：測試銅排與IGBT模塊的接觸電阻，確保散熱效率。

軌道交通供電系統

接觸網分段絕緣器：測量導電滑板與導線的接觸電阻，保障列車取流穩定。

牽引變電所開關柜：定期檢測防止因振動導致的螺栓松動。

工業大電流設備

電解槽導電母線：監測數千安培回路中的連接點電阻，優化能耗。

電弧爐短網系統：排查阻抗不平衡，提高冶煉效率。

三相回路電阻測試儀是電力系統預防性試驗的核心工具，覆蓋發電、輸電、用電全環節的關鍵設備檢測。定期開展回路電阻測試可有效降低設備故障率，提升電網運行可靠性。選擇時需根據場景特點匹配儀器參數（如電流等級、防護性能），并嚴格遵循安全操作規程。
