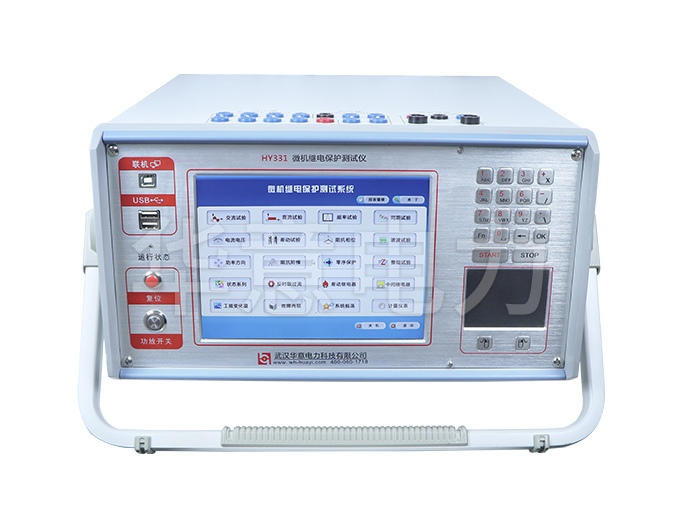

繼電保護測試儀是電力系統中用于檢測和測試各類繼電保護裝置是否正常工作的重要設備。以下是繼電保護測試儀校驗與整定試驗的操作方法：

操作步驟

擺放位置：

繼電保護測試儀應放置在干燥、通風、無強電場和磁場影響的地方，同時保證儀器放置平穩，以確保測試準確性。

連接電源：

根據測試儀型號，選擇連接交流電源或直流電源。

對于交流電源，將電源線插入AC220V插座，開啟主機電源，工控機啟動Windows XP操作系統，啟動完畢后主機自動進入測試儀軟件主界面。

對于直流電源，將直流電源連接到測試儀后，調節電壓至所需值，然后將儀器的電源開關設置為“ON”狀態，待儀器顯示屏亮起后即可進行操作。

參數設置：

在進行繼電保護測試前，需要根據被測設備在測試儀上設置相應的測試參數，包括測試電壓、測試電流、測試時間等。

連接被測設備：

將被測設備與繼電保護測試儀連接，并正確接線。然后，在測試儀上進行相應設置。

進行測試：

根據測試需求，使用測試儀進行各種繼電保護功能的測試，如動作電壓、動作電流、返回電壓、返回電流、沖擊試驗、動作時間、返回時間等。

在測試過程中，注意觀察測試儀顯示的數據，并根據需要調整測試參數。

結果分析：

根據測試結果，分析被測設備的性能是否符合要求。如果不符合，需要進行調整或更換。

注意事項

在使用繼電保護測試儀時，務必遵守安全規程，確保人身和設備安全。

在連接電流回路時，可能會出現打火現象，這是正常的，不必?fù)?dān)心。但如果想避免打火現象，可先關閉功放電源開關再接線。

在進行測試時，應注意檢查接線是否正確，避免因接線錯誤導致測試失敗或設備損壞。

如果測試過程中出現界面數據出錯或設備無法連接等問題，可以嘗試觸按復位按鈕鍵或退出運行程序回到主菜單重新運行程序。

請注意，不同型號的繼電保護測試儀可能在操作細節上有所不同，因此在實際操作中應嚴格按照具體設備的說明書進行操作。
