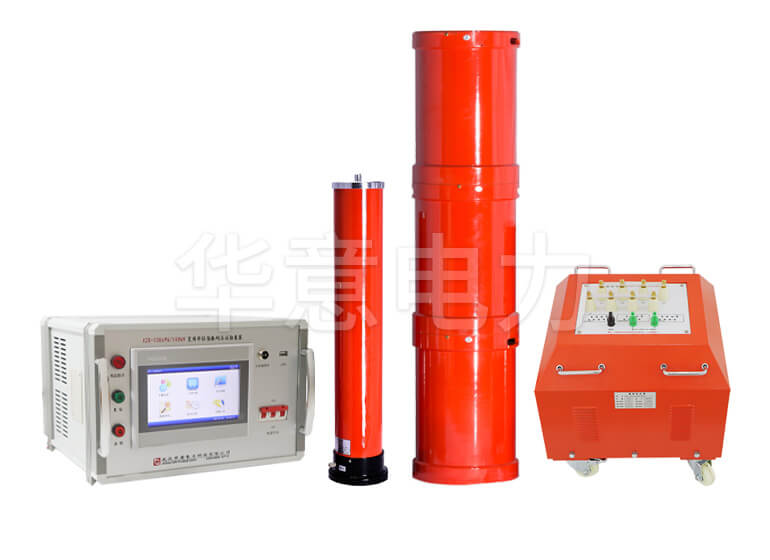

變頻技術串聯諧振耐壓實驗裝置主要由變頻系統電源，激勵以及變壓器，電抗器，電容分壓器組成，適用于大容量、高電壓進行電氣工程設備的交流耐壓試驗。

　　以35kV主變壓器為測試對象，說明如何利用串聯諧振進行交流耐壓測試。

　　首先是對串聯一個諧振問題進行設計選型與配置，由于35kV主力變壓器通過對地電容值小于0.02UF，電抗器為100H，因此需要我們可以直接使用串聯電抗器。

　　1.準備工作

　　在開始耐壓試驗之前，有必要對現場環境進行調查。

　　進行系統接線操作前先用兆歐表對變壓器可以進行分析絕緣測量。只有當絕緣電阻值符合標準時，才能進行壓力測試。

　　2.接線方法

　　將變頻控制電源的安全保護接地線接好，再將變頻系統電源的輸出與激勵以及變壓器的輸入數據進行網絡連接，激勵對于變壓器工作接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其生活中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端之間連接，電容分壓器下端將分壓信號線和接地線分別作為連接采用變頻驅動電源和接地線。最后，變壓器的高壓側與電抗器頂部連接，變壓器的低壓側短接地。

　　3.操作步驟

　　變頻控制電源系統接通一個電源，電源技術可以接220V或380V，接220V時接AC兩相，接380V時接ABC三相（注意：當接220V 時變頻工作電源進行輸出信號功率部分減半）。

　　打開變頻電源開關，點擊進入?yún)?shù)設置頁面，首先設置測試電壓。這里測試電壓是68kV，直接點擊設置為68kV，儀器會自動設置過壓保護和閃絡保護。過壓保護是試驗電壓的1.1倍，閃絡保護是試驗電壓的0.4倍，過流保護默認為裝置的額定電流。

　　起始工作頻率默認為20Hz，終止使用頻率默認為300Hz。啟動電壓默認為30V，分壓比以出廠設備的默認值為準。

　　參數可以設置工作完成后點擊返回（在此通知試驗同事拉起圍欄，將要學習進行交流耐壓試驗，防止企業人員觸碰）。儀器將返回到主接口的下一個級別，進入主接口點擊自動測試，你可以看到我們?cè)O(shè)置的參數設置。

　　點擊開始進行試驗，儀器會自動通過尋找一個諧振點，自動升壓，升壓到試驗工作電壓時儀器會自動進入到耐壓計時，當耐壓時間可以到達后自動降壓。

　　升壓時注意低壓、小電流。試驗設計完成后可以點擊保存，保存試驗研究報告并打印。試驗結束后，應注意安全排放。

　　由于信息輸入數據輸出一個端子、測試柱等均有影響可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免發生觸電危險，注意人身財產安全。

　　以上就是華意電力對串聯諧振耐壓試驗全面講解的介紹，如果您還有其他想要了解的，歡迎在線或來電咨詢，我司有專業的技術經理竭誠為您服務。
