壓力表用于監測，即檢測系統的壓力。密度繼電器一方面用于監測系統壓力的變化，另一方面用于控制和保護。密度繼電器可以設置在不同壓力狀態下打開和關閉信號接點。

　　通常有報警接點和自鎖接點，而壓力表沒有接點，這是兩者的區別。密度繼電器是帶溫度的壓力繼電器補償，主要用于發送報警信號和鎖定信號。氣體壓力表安裝在斷路器上，用于監測電氣設備中SF6氣體的壓力變化。密度計監測電氣設備中氣體的泄漏情況。密度繼電器的主要作用是監測斷路器中的SF6氣體濃度。據說密度實際上是帶有溫度補償?shù)膲毫ΡO(jiān)測。

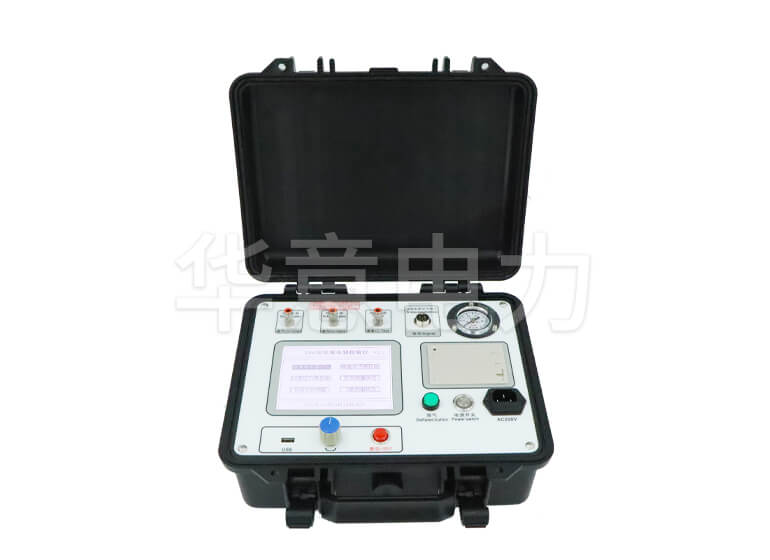

　　SF6氣體密度：在密閉容器中，一定溫度下的SF6氣體壓力可以代表SF6氣體的密度。習慣上以20℃時的SF6氣體壓力為標準值。現場檢定時，應將測得的壓力值換算成不同環境溫度下20℃時對應的壓力值，以判斷SF6密度繼電器的性能。 .密度繼電器對電氣設備的監測起到控制和保護作用。國內一般安裝密度計監測斷路或GIS泄漏，有的結合壓力和氣體密度繼電器來檢測設備的泄漏。

　　SF6 密度測試是通過圖例點使用波爾登管測量壓力，波爾登彈簧或波爾登管是一個空心圖點，氣體由進口到布爾登圖點，迫使該點延伸，驅動擺桿向左移動，推動齒輪桿逆時針旋轉，使指針順時針方向偏轉，指示壓力讀數。如果壓力上升，進一步說明Buorden點，使指針繼續順時針偏轉。如果壓力減小，Buorden 圖示收縮，帶動擺桿向右移動，使齒輪桿順時針轉動，使指針逆時針方向偏轉。

　　在充滿SF6氣體的設備沒有泄漏的情況下，溫度變化會引起壓力變化。如果環境溫度降低，壓力會降低；反之，如果環境溫度升高，壓力就會升高。在沒有溫度補償?shù)那闆r下，如果設備漏氣，但此時環境溫度較高，儀表仍指示規定壓力，如果設備不漏氣。但是，環境溫度低，指示器會低于規定的壓力。這樣就無法正確判斷設備是否漏水。為了檢測設備是否漏氣，必須使用補償裝置來消除溫度變化對壓力指示的影響。

　　SF6密度繼電器一般提供兩對或多對電源連接來監測SF6 設備中的氣體壓力值。當壓力下降到報警值時，密度繼電器會發出報警信號，提示設備需要充氣。對于斷路器來說，當壓力下降到鎖定值時，斷路器不能分合合閘。

　　斷路器中的SF6氣體需要保持一定的密度，以保證其絕緣性能和滅弧性能，所以它是一個閉鎖觸點，如果低于閉鎖壓力，就將斷路器閉鎖，使其不能行動，否則會導致事故。
