絕緣電阻測試儀：是測量變壓器、互感器、發電機、電動機、電力電容、避雷器等絕緣電阻的理想儀器

　　數字兆歐表：兆歐表（Megger）俗稱搖表，兆歐表大多采用手搖發電機供電，故又稱搖表。它的刻度是以兆歐（MΩ）為單位的。兆歐表是電工常用的一種測量儀表。兆歐表主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。

　　兆歐表組成及測量原理分類？

　　常用的兆歐表一般有兩種，一種是機械式的，以手搖發電機及一只流比計構成（俗稱搖表）；另一種是電子式的（俗稱電子數字兆歐表），由高壓發生器及帶A/D轉換器等構成的測試顯示系統組成。

　　手搖兆歐表測量方法

　　使用前先將紅黑兩測試線短接，緩慢搖動手柄，指針能指示零歐，再將測試線分開，緩慢起步再加速至內部飛輪到離心狀態的速度（約120轉/分），使輸出電壓達額定值（從尾號為1、2、3、4分別為100V、250V、500V、1000V，相應可測試到100兆到1000兆歐），這時表針應偏向到無窮大就算基本正常了。

　　注意這種表平時表針可停留在任意位置也是正常的。電子式的除了發電機原理及顯示方式不同外，使用前的檢測方式也可以按類似的方式檢查短路與開路狀態是否正常就可以了。

　　電子數字兆歐表測量方法

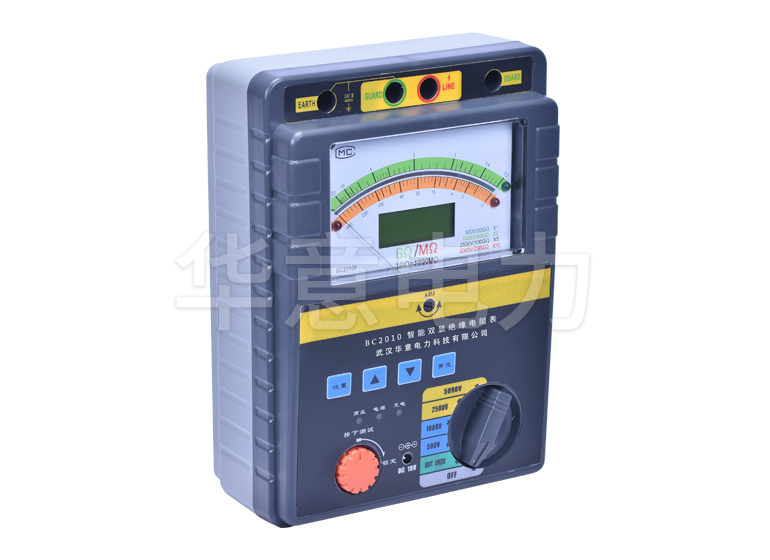

　　兆歐表適用于測量大容量變壓器、互感器、發電機、高壓電動機及避雷器等絕緣的理想產品，BC2010智能雙顯絕緣電阻表電壓等級為500V、1000V、2500V、5000v四檔快速切換功能。開啟電源開關“ON/OFF“，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟停“鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1“，后三位熄滅。關閉高壓時只需再按一下高壓“啟停“鍵，關閉整機電源時按一下電源“ON/OFF“

　　以上就是華意電力對絕緣電阻的測量以及分類的介紹，如果您還有其他想要了解的，歡迎在線或來電咨詢，我司有專業的技術經理竭誠為您服務。
