串聯諧振容量計算

發布時間:2022-09-10 17:55:59 瀏覽次數:5779

  1、35kV,630mm2及以下,6km電纜進行交流具有耐壓性能試驗,電容量≤1.519μF,試驗工作頻率為30-300Hz,試驗系統電壓52kV。


  頻率取35Hz試驗工作電流 I=2πfCU試=2π×40×1.519×10-6×52×103=17.3A相應電抗器L的電感量=1/ω2CL=13.6H


  2、110kV,1000mm2及以下,5km電纜進行交流具有耐壓性能試驗,電容量≤1.325μF,試驗工作頻率為30-300Hz,試驗系統電壓128kV。


  頻率取35Hz測試電流I =2πfCU測試=2π×35×1.325×10-6×128×103 = 37A


  對應一個電抗器進行電感量 L=1/ω2C=15.6H

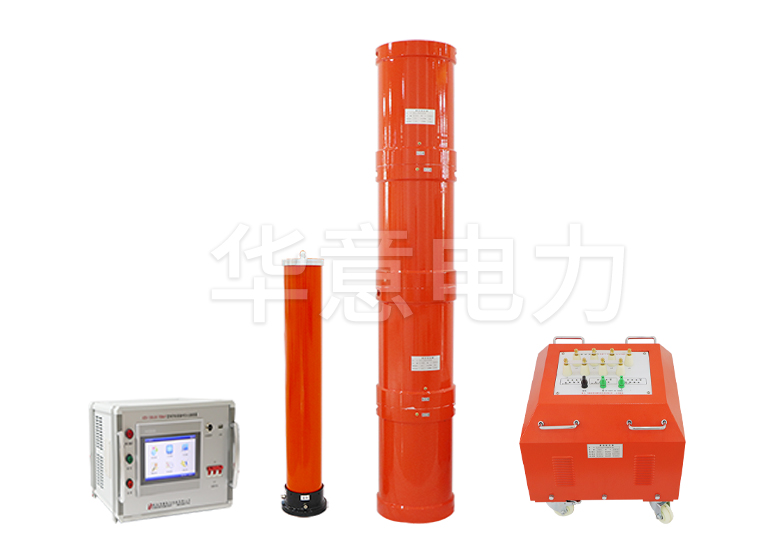

  變頻串聯諧振裝置


  1600mm2及以下,電纜交流電壓測試2公里,電容≤0.408μF,測試頻率為30-300Hz,測試電壓216頻率取35Hz試驗工作電流 I=2πfCU試=2π×35×0.36×10-6×216×103=19.3A對應一個電抗器進行電感量 L=1/ω2C=50.7H


  根據上述項目的試驗電壓,電流,頻率和電感量,設計4個電抗器。 如果上述試驗要求和目的是串聯或與四個反應器組合并聯完成的,則單個反應器kVA/130kV/10A/60H為1300


  驗證:1、35kV,630mm2及以下,6km電纜進行交流具有耐壓性能試驗,電容量≤1.519μF,試驗工作頻率為30-300Hz,試驗系統電壓52kV。


  要點:使用一個電抗器四節并聯,此時通過電感量為60/4=15H


  此組合進行電流為4*10=40A,此組合理論諧振控制高壓系統輸出為130kV。


  測試頻率f = 1 /2π√LC= 1 /(2×3.14××√151.519×10-6)= 33.3Hz


  試驗工作電流 I=2πfCU試=2π×33.3×1.519×10-6×52×103=16.5A


  驗證:2、110kV,1000mm2及以下,5km電纜進行交流具有耐壓性能試驗,電容量≤1.325μF,試驗工作頻率為30-300Hz,試驗系統電壓128kV。


  要點:使用一個電抗器四節并聯,此時通過電感量為60/4=15H


  此組合進行電流為4*10=40A,此組合理論諧振控制高壓系統輸出為130kV。


  試驗頻率f=1/2π√LC=1/(2×3.14×√15×1.325×10-6)=35.7hz


  試驗工作電流 I=2πfCU試=2π×35.7×1.325×10-6×128×103=38A


  驗證:3、220kV,1600mm2及以下,2km電纜進行交流具有耐壓性能試驗,電容量≤0.408μF,試驗工作頻率為30-300Hz,試驗系統電壓216kV。


  要點:使用一個電抗器四節兩串兩組進行并聯,此時通過電感量為(60*2)/2=60H


  此組合進行電流為2*10=20A,此組合理論諧振控制高壓系統輸出為260kV。


  測試頻率f=1/2πf=LC=1/(2×3.14f=60×0.408,10-6)32.2Hz


  試驗工作電流 I=2πfCU試=2π×32.2×0.408×10-6×216×103=17.8A


  總結:裝置系統容量可以定為5200kVA/520kV;四節電抗器,電抗器單節為1300kVA/130kV/10A/60H通過進行組合方式使用能滿足企業上述被試品的試驗設計要求。
