回路電阻測試儀測試現場的問題
發布時間：2022-08-26 19:46:43
瀏覽次數：4365

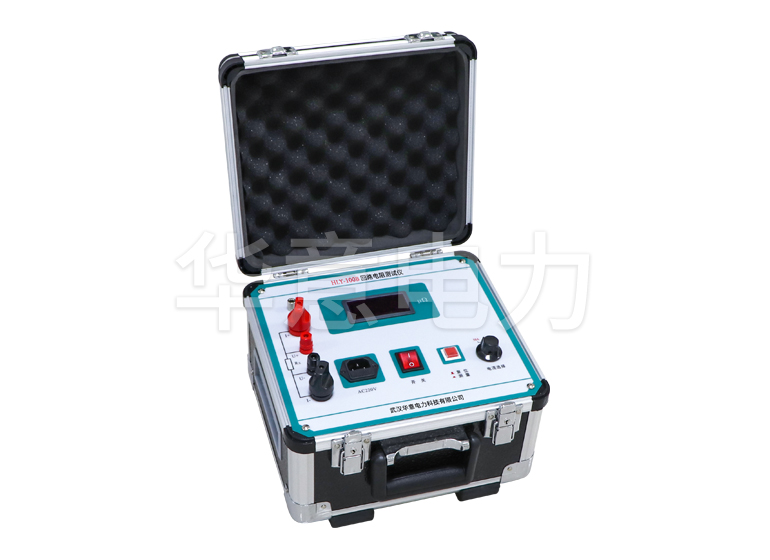

根據傳統設計原理設計的回路電阻測試儀（也稱為接觸電阻測試儀）在現場測試時，發現存在一個通病。當測試儀的電壓連接電路接觸不良或斷路時，測試儀也會顯示一個數值，會出現以下情況：
(1)電壓回路開路，試驗現場無強電場干擾。在這種情況下，由于放大器輸入的差模電壓基本為0，所以儀器顯示的測試值接近于0。如果測試人員有足夠的現場測試經驗，可以判斷儀器電壓測試線異常電路異常并返回儀表電壓。排除異常測試路徑后，即可得到最終正確的測試結果。
(2)電壓電路接觸不良。大多數情況下，斷路器的接線端子在長期運行后會在接線端子外表面產生氧化膜或油膜。當電路電阻器的電壓測試鉗夾在這種端子板上時，可能會接觸不良。當電壓測試夾本身也產生一定的接觸電阻時，接觸電阻值與電壓采樣電路的內阻值相同。會對測試結果產生嚴重影響。
(3)電壓回路開路或接觸不良（開路時可見接觸電阻r1無窮大），測試現場有強電磁干擾，如帶電母線. 此時，帶電母線以空氣為介質通過電容器，干擾測試儀的兩條電壓測試線。由于干擾，回路電阻測試儀的電壓采集線為兩條。差模電壓出現在最后。
