操作時需注意事項:
1. 儀器可帶線圈進行測量,但嚴禁帶電測量,并斷開測試端的連線;
2. 帶繞組測試時阿,變壓器的非測試端應三相短路接地,儀器的O端不要接地;
3. 對于長時間未動的有載開關,測試前應多次轉換開關,磨除觸頭表面氧化層及觸頭間雜質;
4. 使用前,儀器的接地端子必須接好地線;
5. 不能將兩組以上的線連在一起作為一路測量,不用的線要開路;
6. 測試過程中,不允許拆除測試線;
7.測試結束后,先關閉儀器再拆除所有接線。
(一) 帶繞組測試:

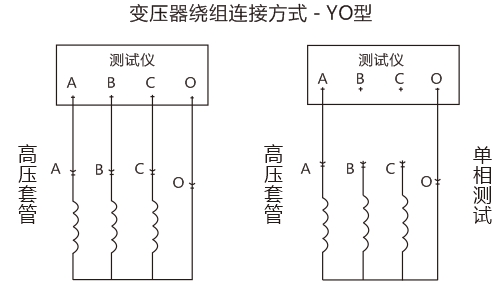

1.拆去被測變壓器的三側引線,將非測試端(通常為中壓側、低壓側)分別短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側(通常為高壓側)套管的A、B、C三相和中性點上,然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、O端子上。(要根據顏色來分每相的電壓和電流的線要同種顏色)下面為現場接線圖:

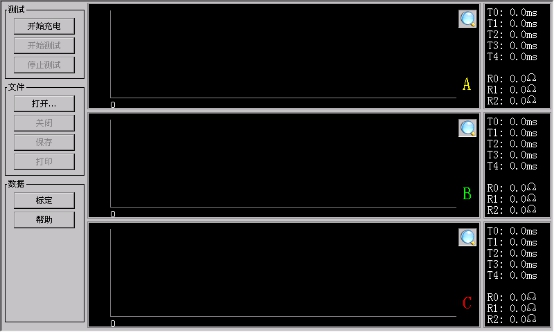

2.確認以上接線無誤后,開機,儀器自檢后進入主菜單。

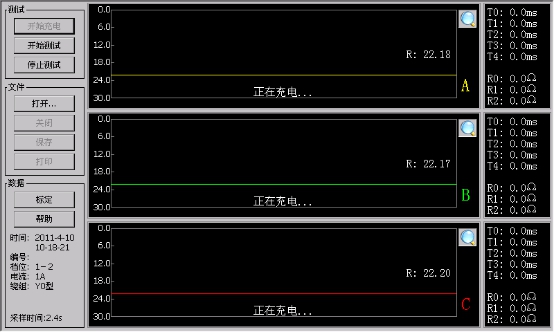

3.點擊“開始充電”

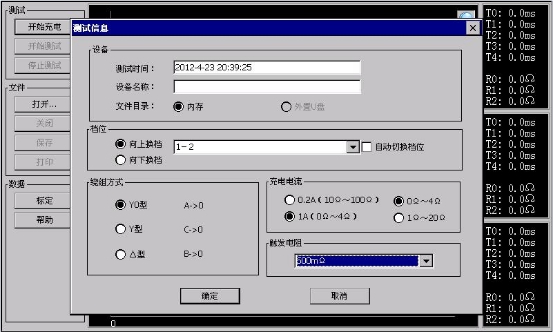

顯示:
測試時間:計算機內部的時間,自己標定,不需人來改動;
設備名稱:點擊后儀器內部會出現一個鍵盤,用拼音可以輸入漢字;
文件目錄:當有外接U盤時,儀器優先外接U盤保存和讀取數據,也可以選擇內存保存和讀取數據;(在測試中間的時候插入U盤要等測試結束才默認U盤)

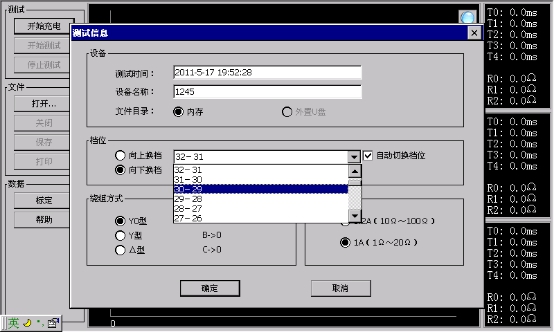

檔位:點擊“向上換檔”后面顯示“1—2”點擊
可以選擇
1—2
2—3
…
8—9A
9A—9B
9B—9C
…
34—35
點擊“向下?lián)Q檔” 后面顯示“35—34”點擊
可以選擇
35—34
34—33
…
9C—9B
9B—9A
9A—8
…
2—1
自動切換檔位:選擇了自動切換檔位,變壓器上的充電電流不停,不用重新設置變壓器的參數,可以實現連速測試,節約測試時間;

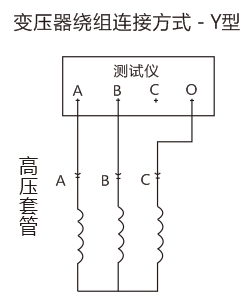

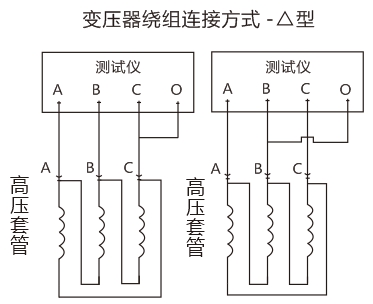

繞組方式:接線方式(這個決定了電阻的算法,一定要正確);△型的測試,按照屏幕顯示的接線,測試一組完成,再測試另外一組,后面三相的結果都顯示在一屏。
充電電流:0.2A 10Ω~100Ω
1A 1Ω~20Ω
觸發電阻:在選擇0.2A的時候不用選擇

在選擇1A 0Ω~4Ω 1Ω~20Ω

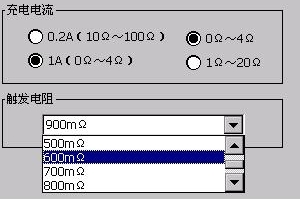

根據現場電阻的大小,來選擇觸發電阻(要低于實際的電阻),讓顯示的波形更加完整。
4. 點擊“確認”進入
等電阻值顯示穩定后。
5. 點擊“開始測試”進入

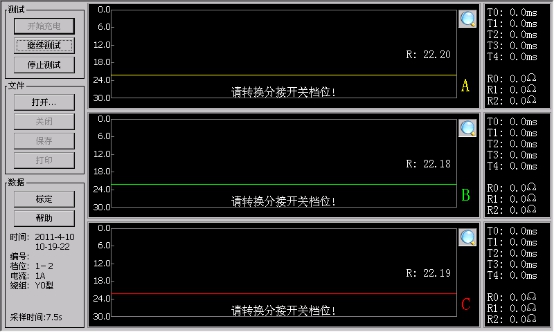

在選擇了自動切換檔位后 現在“開始測試”變換為“繼續測試” 等這個檔位測試結束,可以點擊“繼續測試”出現上面的界面。不用來回的設置參數和充電。開關轉換完后,儀器顯示:

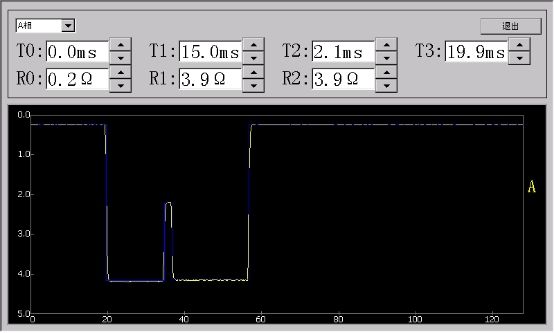

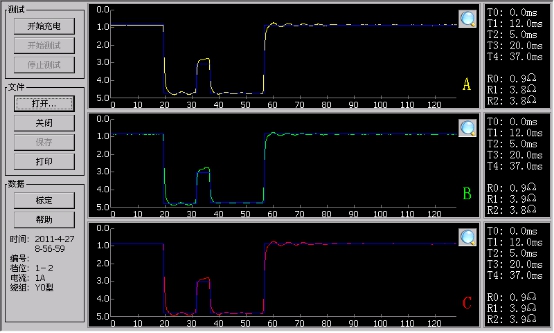

藍色的線條是儀器自動分析數據標定的線條,可以人性化的改動。

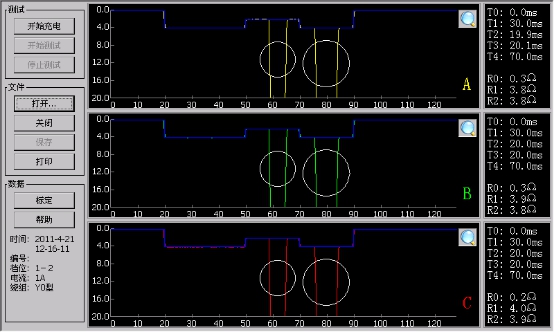

此圖為變壓器有載開關有斷點的波形,白顏色的圓圈是提醒用戶注意。
6. 點擊“
”放大變形顯示,調整數據:
點擊
可以選擇A相、B相、C相分別查看。
按上下可以修改坐標,藍色的線條一起移動,使測試的結果更加準確。
返回上級屏幕。

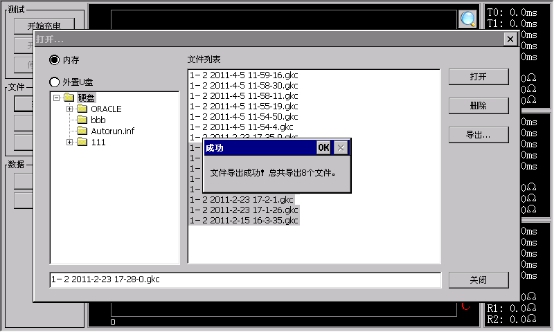

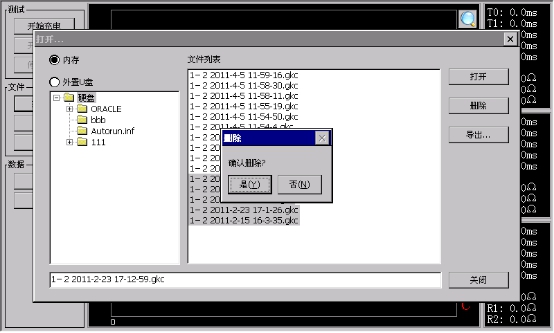

7.點擊“文件打開”可以查詢,保存 刪除 導出數據。
(二) 不帶繞組測試
1.有中性點的把有載開關的U、V 、W 三相的1、2、3、4、5分別連接在一起。儀器的A 、B 、C 、O分別對應的接在U、V 、W和中性點上,接線方式 YO 測試方法和帶繞組測試一樣。
2. 沒有中性點的把有載開關的U、V、W 三相的1、3、5、7分別連接在一起。2、4、6、8分別連接在一起,儀器的A、B、O分別對應的接在U、V、W上,接線方式Y(jié)測試方法和帶繞組測試一樣。
3. 對于中間調壓的有載開關U、V、W 三相的1、2、3、4。分別連接在一起。U、V、W 三相的另外一端都連接在一起作中性點。儀器的 A、B、C、O分別對應的接在U、V、W上和作的中性點上。接線方式Y(jié)O測試方法和帶繞組測試一樣。
2.2 開關的動作原理及數據分析

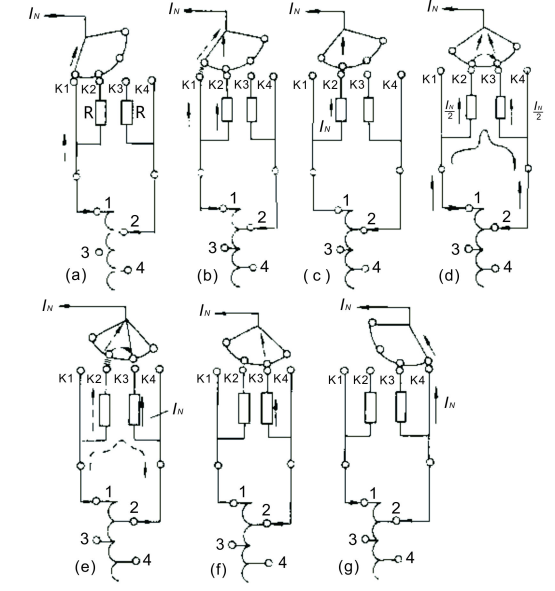

下圖是一相開關的動作原理:
開關的動作是由a b c d e f g的順序依次動作,儀器測試出來的波形如下:

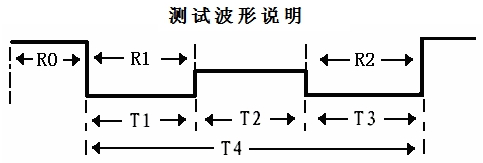

R0:線圈電阻和連線電阻(不計)
R1:第一個過渡電阻阻值
R2:第二個過渡電阻阻值
T0:同期性(以A相為參考點)
T1:第一個電阻運行時間
T2:第一個電阻與第二個電阻并聯運行時間(橋接時間)
T3:第二個電阻運行時間
T4:整體過渡時間
2.3 上位機的安裝
在儀器內面配置的U盤插上電腦,打開U盤,復制文件
到計算機的桌面即可。雙擊文件出現:
打開U盤,查找所以分析的文件(可以根據時間 檔位來查找)點擊文件出現:

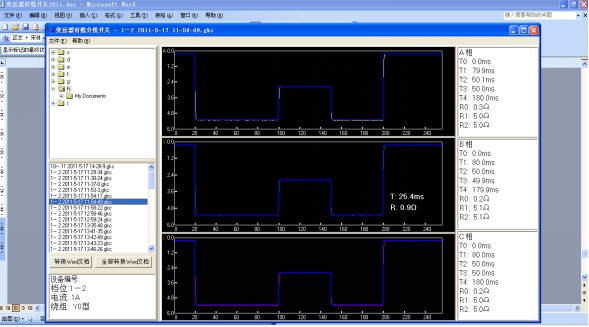

光標移到波形中間,顯示的是哪個點的時間和阻值哪里點擊轉換WORD文檔顯示:文件在U盤內面,要打開WORD文檔顯示測試的報告。
