避雷器帶電測試儀是用于氧化鋅[MOA] 泄漏電流的測量分析。主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度。

現場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。也可用于實驗室做出廠和驗收試驗。配有RS-232通信接口，可將數據上傳至計算機處理。

1. 帶電測試

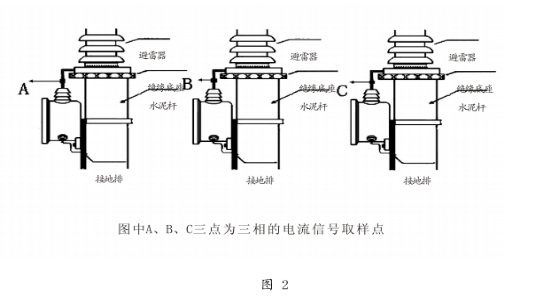

電流采集接線如圖2所示，電流采集點為放電計數器上端引線，地線可以在系統的任一個接地點一點接入儀器面板接地柱。

電壓取樣，從系統電壓互感器的計量端子取三相電壓信號，此電壓信號經過配套的V/I變換有源傳感器，以有線或無線的方式接入儀器參考電壓信號通道，作為參考電壓信號。

2. 離線測試：

試驗線路如圖3所示。

“變壓器儀表端”指試驗變壓器的儀表繞組，此電壓信號經過配套的V/I變換有源傳感器接入儀器參考電壓信號通道，作為參考電壓信號。

單相試驗時，電壓信號接入A相，電流信號也要對應接入A通道。

2.2 操作步驟介紹

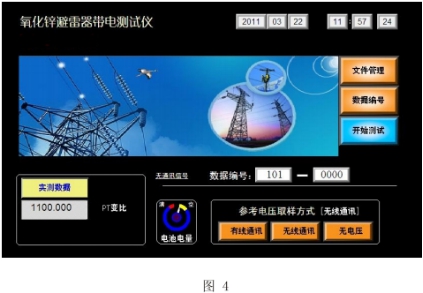

儀器開機后的界面，如圖4和如圖5所示。圖4是“無線通訊”和“有線通訊”模式下的顯示界面。區別是：“無線通訊”和“有線通訊”模式下，左下角顯示PT變化；“無電壓”模式下，顯示系統線電壓和移相角度。

操作菜單介紹如下：

文件管理：存儲數據搜索、查閱、打印、刪除（格式化）。

數據編號：輸入一個易于識別的編號，便于數據記錄的識別、存儲和管理。

開始測試：進入到測試界面。

實測模式/干擾演算：實際測量數據指標/實際測試指進行消除相間干擾演算。

電池電量：實時監測內部電池的容量狀況。

有線通訊、無線通訊、無電源：選擇參考電壓的取樣方式。

（一） 數據編號

    點擊屏幕上“數據編號”菜單，彈出如圖6所示的輸入界面，點擊編號顯示方框，將彈出軟鍵盤，輸入數據即可。

（二） 文件管理

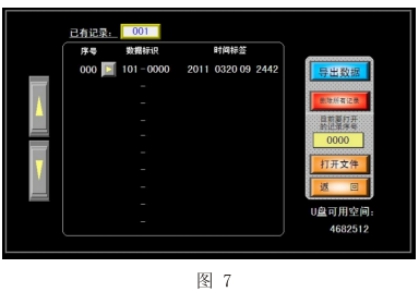

點擊屏幕上“文件管理”菜單，彈出如圖7所示的界面。

   圖中：

1. 已有記錄：告知保存數據的組數。

2. 序號：記錄保存的順序號。

3. 數據標識：試驗時的數據記錄標識符。

4. 時間標簽：試驗時的年、月、日、時、分、秒。

5. 數據記錄數大于10時，左邊的箭頭可上、下反、翻頁。

6. 刪除已有記錄：相當于內部存儲空間的格式化。

7. “序號”和“數據標識”之間的箭頭，選中后，“打開文件”的上面會出現被選中的記錄號，點擊“打開文件”，將顯示選中記錄的數據內容，并可以打印輸出。如圖8所示。

8. “導出文件”是將儀器內部保存的數據一次性全部導出，導出的文件在U盤的根目錄下。插入U盤時，屏幕可能會彈出升級界面，此時可以選中“cancel”，也可以等待10s，等其自動消失。導出數據時，U盤燈會閃爍，停止閃爍時，表明導出數據完成，可以拔出U盤。

圖9是“刪除文件”（相當于格式花）的界面，儀器不支持一條一條記錄的刪除，一次性刪除所有記錄。因此，操作要謹慎。

（三） 開始測試

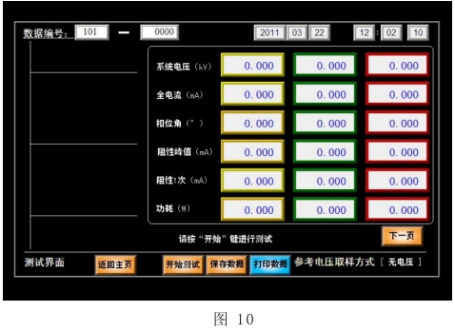

本菜單是測試功能菜單，點擊此菜單后進入如圖10所示的測試界面。在此界面點擊“開始測試”，進入測試過程，測試完成后，數據和波形就能顯示。

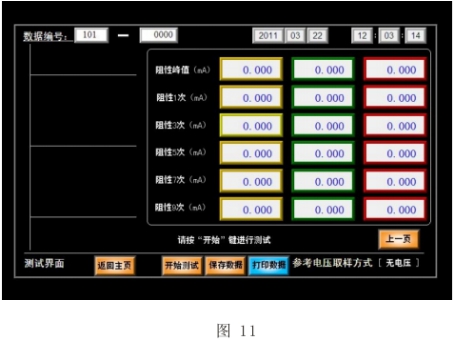

試驗完成后，如果想進一步觀察其他數據，可點擊“下一頁”，圖11是阻性電流各成分的顯示界面。

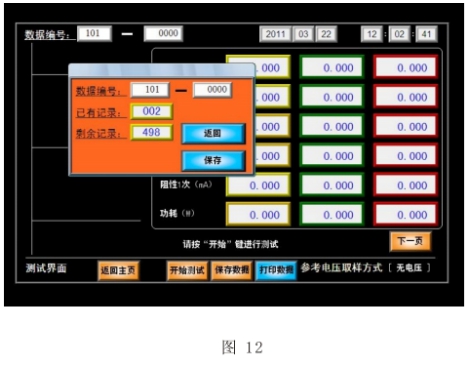

圖12是保存數據的界面。
