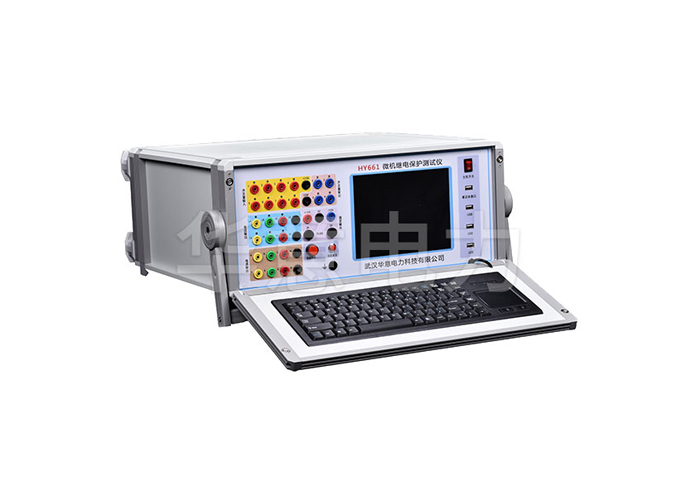

繼電保護測試儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

1.輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。熱繼電器校驗儀繼電保護測試儀器輔回路，繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。

2.測量回路

由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。

3.時間測量

設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。

4.聲光提示

電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
