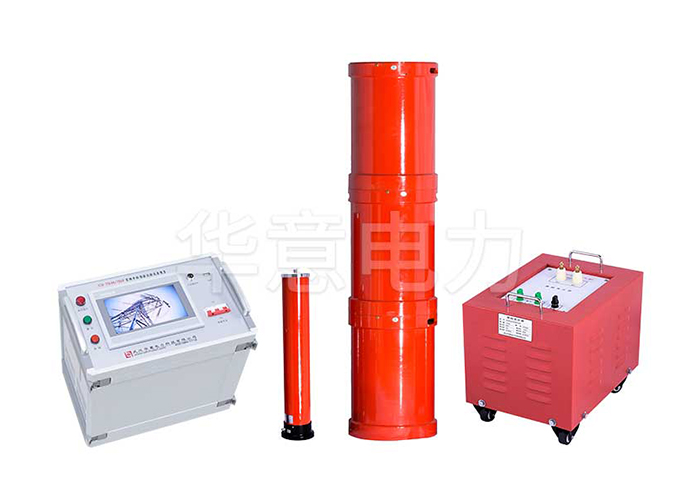

變頻串聯諧振試驗裝置測量交流耐壓試驗辦法是通過改變試驗回路中的電感、頻率、使回路處于諧振狀況，選用這種辦法能滿足高壓、大電流的試驗要求。

用變頻串聯諧振裝置做交流耐壓試驗時應留意以下幾點：

1、試驗前應了解被試設備的非破壞性試驗項目是否合格，若有缺陷或反常，應在掃除之后再進行試驗；

2、調整保護球空隙，使其放電電壓為試驗電壓的105%~110%，接連試驗三次，應無明顯不同，并查看過電流保護裝置動作的可靠性；

3、試驗中若發現電壓表指針擺動很大，被試物發出反常響聲，毫安表的指示急劇添加，被試物冒煙、冒火、絕緣外表發等接連火花放電等狀況時，應立即降下電壓，在高壓側掛上地線后，查明原因；

4、試驗現場應圍好遮欄，掛好警示標志牌，并派專人監督；

5、依據試驗接線圖接好線后，應有專人查看，確認無誤，包括引線對地距離、安全距離等、后方可預備加壓；

6、加壓前要查看調壓器是否在零位，確認在零位后方可加壓，并且要在高呼“家高壓”后才干實施操作；

7、試驗前應將被試設備的絕緣外表擦拭干凈，將試驗設備、被試品的外殼和非被試繞組可靠接地。對多油設備應按有關規定使油靜止一定時刻后再做試驗，如：大容量變壓器，應使油靜止12～24h、3～l0kV變壓器，應使油靜止6-12h；

8、升壓過程中應監督電壓表及其他儀表的變化，0.5倍額外試驗電壓時，讀取被試設備的電容電流;當升至額外電壓時，開始核算時刻，再讀取電容電流，時刻到后緩慢降下電壓至零，再斷開電源；

9、關于升壓速度，在試驗電壓的30%以下時可以略微快一些，其后升壓應均勻，約按5%試驗電壓/s進行升壓，或升至額外試驗電壓世界為10~15s；

10、被試設備無明確規定者，一般耐壓時刻為1min;絕緣棒等用具耐壓時刻為5min。試驗結束應及時掛上地線，然后接觸有關部位，應無發熱現象；

11、試驗前后應測量被試設備的絕緣電阻及吸收比，兩次測量成果不該有明顯不同。
