1、高壓電纜故障測試的基本步驟

電纜故障測試的基本步驟：一般來說，按以下步驟測試：

(1)、搞清楚故障產生的原因及電纜基本情況，例如是運行產生故障還是預試產生故障，是新電纜還是運行時間很長的電纜，電纜的大概長度，電纜中間有沒有接頭，電纜以前有沒有出現過故障，電纜是直埋還是在電纜溝鋪設，以及電纜類型等等。
(2)、一定要搞清楚，電纜兩端必須與其它線路斷開，確保電纜無電，電纜周圍環境處于安全狀態。
(3)、測試人員必須注意，每次與電纜接線前，將電纜各相線與地用短路線連接放電，放電時必須先將短路線一端接地，另一端分別接電纜各相線放電。對于其它電器，例如電容器，試驗變壓器等，接線及去掉連接線前也要注意先放電，后接線。總之，要形成操作習慣，不怕麻煩，每次操作前，先注意操作電器有無與電路連接，先放電再操作。

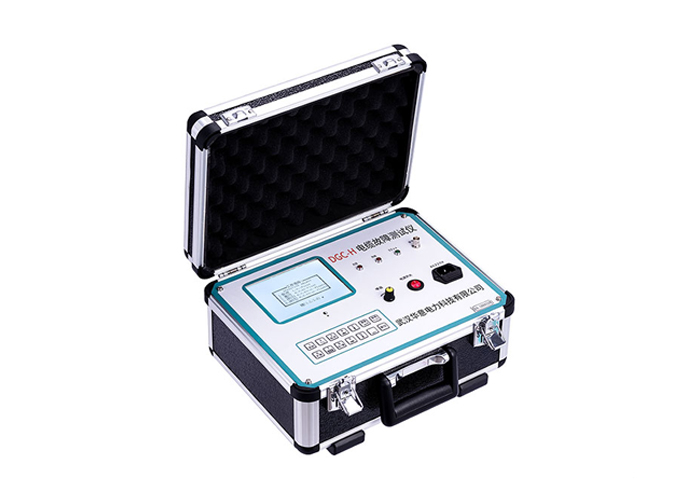

(4)、測試時，先用閃測儀低壓脈沖功能，對電纜各相分別進行全長測試，看三相對鎧裝測試時，測試波形是否一致。對大部分高阻故障，各相測試波形是一致的。對低阻故障以及存在斷相故障的高阻故障，故障相測試波形與測試的電纜全長就不一致，這樣就可以直接用低壓脈沖測試出故障距離。

（5）、用高壓閃絡法測試時，不管電纜故障是高阻故障，還是低阻故障，均可用高壓沖閃法進行測試。對于用低壓脈沖能夠直接測試出故障距離的低阻或斷線故障，一般也要用高壓沖閃進行驗證測試及故障點的精確定點。
高壓閃絡法測試時，要注意，不管電纜是單相故障還是多相有故障，對一根故障相測試時，其它的電纜相線要與電纜鎧裝短路，以減少其它電纜的干擾，提高測試精度。
（6）、高壓閃絡法測試完畢，確定了故障距離，就可以進行故障精確定點。采用聲磁同步定點儀時，故障定點與路徑探測工作可以同步進行。

2、注意測試安全問題

故障測試安全問題分為測試人員安全及設備安全。測試人員安全要注意儀器的接地和放電，設備安全主要是正確接線，除了按說明書要求操作外，注意理解下面幾點：

(1)、“一點接地”與“多點分開接地”：閃測儀高壓沖閃法測試時，要求高壓回路一點接地，即高壓試驗變壓器、電容器的接地端直接連到電纜鎧裝（鎧裝要接地），要用最短的線直接接鎧裝，不要連線過長，這主要是為了保證測試波形的標準，便于分析。對于操作箱、閃測儀等我們要直接操作的儀器，保護接地線可以另外用連線接地，一般不要與高壓接地線連接在一起，這樣就能保證高壓接地線萬一沒有接好地時，操作人員的安全。

(2)、安全放電問題：高壓沖閃法測試時，主要放高壓脈沖電容器和測試電纜的高壓電。要用專用帶電阻的放電棒放電。用接地絕緣棒直接放電，沖擊電流過大，會影響高壓脈沖電容器的使用壽命。

(3)、直流供電：用帶直流供電功能的閃測儀，測試時盡量用直流供電進行高壓測試，這樣可以防止高壓沖擊電流通過交流電源線對閃測儀的沖擊。
