目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極 法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預 防性試驗規程規定：工頻大電流法的試驗電流不得小于 30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

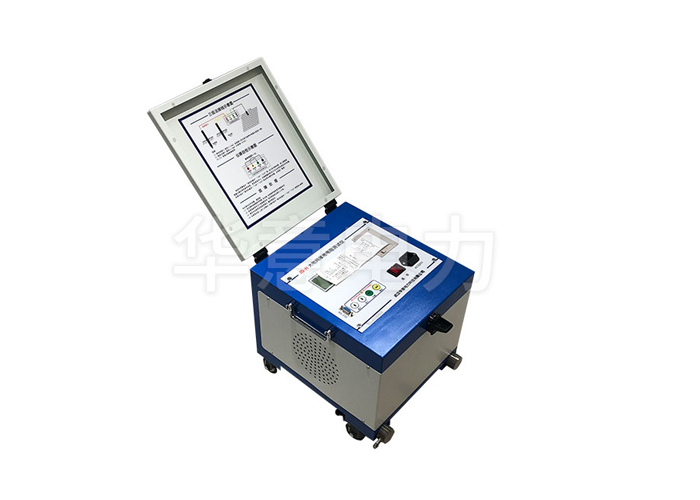

華意電力JD-H 大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制 和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過 程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成 本。 本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等 工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10 Ω）、避雷針（10Ω）多用機型。 本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻 50Hz 下的數 據。測試電流最大 5A，不會引起測試時接地裝置的電位過高，同時它還具有極 強的抗干擾能力，故可以在不停電的情況下進行測量。

1. 首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接；

2. 電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍；

3. 電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上；

4. 將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。

5. 檢查連線無誤器接上AC220V/50HZ電源，對儀器進行通電；

6. 按測量鍵，開始測量；

7. 儀器顯示測試結束后，記錄測試數據；

8. 關掉儀器電源后，拆除連線，測試過程結束；
