直流電阻測試儀六大注意事項
發布時間:2019-11-29 09:23:36
瀏覽次數:3402

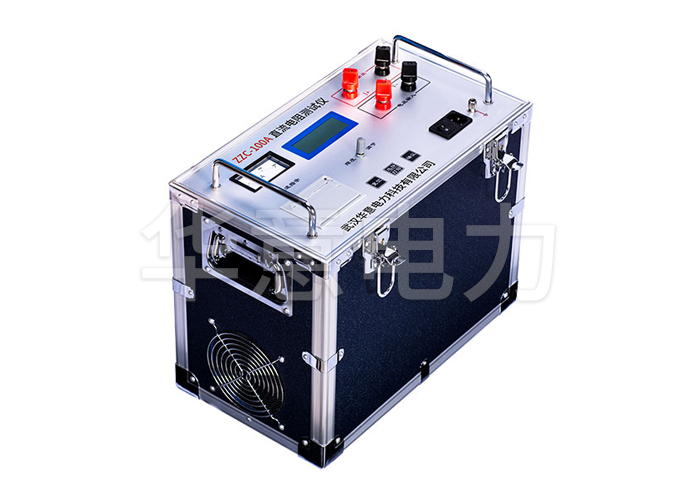

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路,可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符,引出線是否有斷裂,多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要,我公司研制的ZZC-100A型直流電阻測試儀。該儀器采用全新電源技術,具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制,自動化程度高,具有自動放電和放電報警功能。儀器測試精度高,操作簡便,可實現變壓器直阻的快速測量。

1、在測無載調壓變壓器倒分接前一定要復位,放電結束后,報警聲停止10秒鐘以上,方可切換分接點。
2、在拆線前,一定要等放電結束后,報警聲停止,最好等10秒鐘以上再進行拆線,以保證電荷完全釋放。
3、選擇電流時要參考技術指標欄內量程,不要超過量程和欠量程使用。超量程時,由于電流達不到預設值,儀器一直處在“正在充電”狀態。欠量程時,顯示“電流太小”,當出現此兩種狀態時要確認量程,選擇適合的電流進行測試。
4、用助磁法時注意量程。因?yàn)楦邏壕€圈兩個并聯加上一個串聯,在整個測試回路加入了1.5倍的高壓線圈電阻,選擇量程時要折算在內。如果超量程使用輸出電流無法達到設定值或輸出電流不穩定。
5、助磁法三條線的短接點在放電完畢后拆線時,可能有剩余電流,拆除時可能會打火放電,此屬正常現象。
6、測試夾與變壓器繞組的引出端連接時,要注意引出端長期裸露在空氣中,引出端的表面覆蓋了一層氧化膜,該氧化膜可能造成測量結果不穩定或不準確,所以在接線時要注意清理氧化膜,或者測試夾與引出端連接好后,用力的扭動幾下測試夾以劃破氧化膜保證連接良好。
