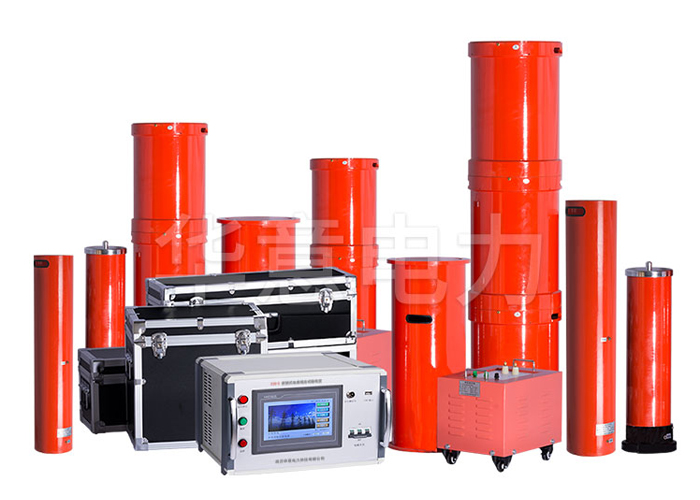

XZB-88kVA/22kV 變頻串聯諧振交流耐壓裝置技術參數及工作環境
發布時間:2019-11-28 08:41:46
瀏覽次數:3395
一、 串聯諧振被試品對象及試驗要求
1、10kV/300mm2電纜,長度2000m的交流耐壓試驗,電容量≤0.75μF,試驗頻率為30Hz~300Hz,試驗電壓為22kV。
2、35kV/300mm2電纜,長度500m的交流耐壓試驗,電容量≤0.097μF,試驗頻率為30Hz~300Hz,試驗電壓為52kV。
二、 串聯諧振工作環境
1. 環境溫度:-150C –45 0C;
2. 相對濕度:≤90%RH;
3. 海拔高度: ≤3000米;

三、串聯諧振裝置主要技術參數及功能
1. 額定容量:88kVA;
2. 輸入電源:220(單相)/380(三相)±10%V,頻率為50Hz;
3. 額定電壓:22kV;
4. 額定電流:4A;
5. 工作頻率:30-300Hz;
6. 波形畸變率:輸出電壓波形畸變率≤1%;
7. 工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
8. 溫 升:額定負載下連續運行60min后溫升≤65K;
9. 品質因素:裝置自身Q≥30(f=45Hz);
10. 保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11. 測量精度:系統有效值1.5級;
