變壓器在交接、大修和改變分接開關后變壓器繞組的直流電阻值是必不可少的試驗項目。直流電阻快速測試儀取代了直流單、雙臂電橋產品。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔。我公司采用先進的四端子測量法，以及先進的恒流電源技術。

下面簡單說下各種測試方法是優缺點：

電表法又稱直流降壓法

（優點）接線簡單，操作簡便，根據歐姆定律直接算出電阻值（缺點）電流表和電壓表中存在內阻，計算時需要將內阻考慮進去，精準度差。

單臂電橋也稱惠斯通電橋或惠登電橋

（優點）接線簡單，操作簡便，（缺點）不能消除測試時連接線和接線柱接觸電阻對測量結果的影響。特別是測量低電阻時，由于被測量很小，試驗時連接線和接線柱接觸電阻會對測試結果產生很大影響，造成很大誤差，因此不能用其測量10-6～10Ω的低值電阻。

雙臂電橋也稱凱爾文電橋

（優點）由于具有特殊內部結構和特殊的外部連線方式，可以消除試驗連線對測量結果的影響，可以精確測量10-5～11Ω的低值電阻（也有的測量范圍上限達22Ω），測量誤差不大于0.5％。（缺點）適合測量低電阻值。

以華意電力儀器為例，因自行研發生產的直流電阻測試儀有1A、2A、3A、5A、10A、20A、40A、50A、100A等以及對變壓器3相同測的10A、20A三回路變壓器直流電阻測試儀。

測量范圍1μΩ～20kΩ（根據型號,量程有所變化），儀器內附充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

采用先進的四端子測量法外，恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。

例如：在做變壓器試驗時，在加壓最初時電流小，測得的電阻大，隨著充電電流增大電阻逐漸減小，最后電磁飽和穩定，整個過程需要幾分鐘到幾十分鐘，而這樣只能測一組數據，在變壓器中有許多分接頭，這樣在整個試驗中耗時是很長的，而恒流電流就能快速解決這個問題。隨著電子技術的提高，采用國外進口優質元器件，測量結果準確度高，重復性好。

下面我們以10A直阻介紹下接線方式及操作：

對于變壓器我們需要先了解變壓器接線類型，變壓器接線方式有4種基本連接形式:“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。

對于D型高壓側我們只需將夾子，加載AB,BC,CA上，分三次測量。

對于y型低壓側Yn我們將ao,bo,co分三次測量，并側有分接開關時，切換分接開關后，我們還需在次測量。

對于Y型或y型我們接線法式和D型一致

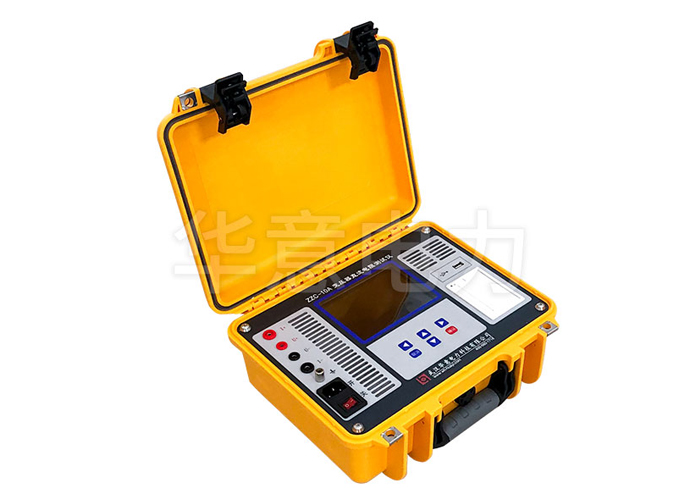

這是10A的儀器面板，首先接地端子與地下連接好，將測試夾分別夾到繞組兩端。選擇電流檔位（10A有1mA，10mA，1A，5A，10A五個檔位），選擇好后直接點擊測試。測試結果確認后及可存儲或打印。

注意：如果充電進度條長時間停滯在某一電流值不再上升，則可能當前的繞組電阻值超過了所選電流的測量范圍，使電流達不到預定值，請按“退出”鍵退 出測量，然后選擇小一檔的電流再試。

在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人 員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。

根據《GB50150-2016電氣裝置安裝工程電氣設備交接試驗標準》在做變壓器試驗時，變壓器直阻要在同溫度下與出廠實測數值比較。

計算公式為R2=R1*(T+t2）/（T+t1）

R1是溫度在t1（0C）是的電阻值

R2是溫度在t2（0C）是的電阻值

T是計算常數，銅線取235，鋁線取225
