回路電阻測試儀要怎么選擇比較好
發布時間:2019-11-13 09:21:35
瀏覽次數:3517

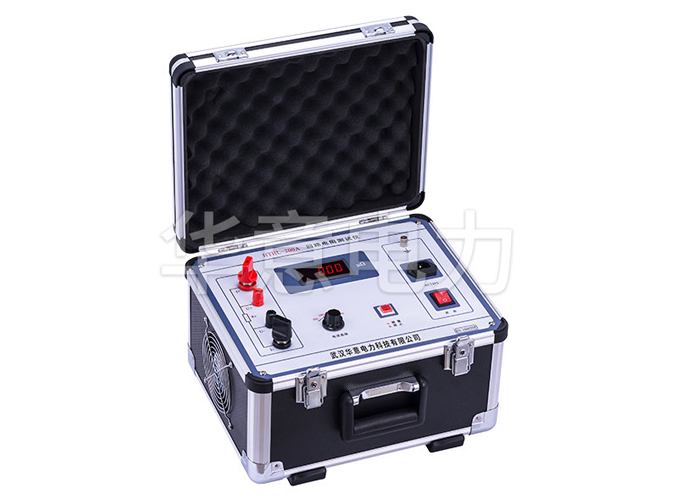

接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋,而這類電橋的測試電流僅mA級,難以發現回路導體截面積 減少的缺陷,在測量高壓開關導電回路接觸電阻時,由于受觸頭之間油膜和氧化層的影響,測量值偏大若干倍,無法真實的反映接觸電阻值。為此,電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定,以確保試驗結果準確。 本產品根據中華人民共和國最新電力執行標準DL/T845.4-2004,采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得回路電阻,也可以在電流200A的情況下直接測得回路電阻,最后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定,符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

目前,我國有許多回路電阻測試儀(又稱接觸電阻測試儀)的生產廠家,其性能差異很大。在選擇回路電阻測試儀時,應根據測試要求選擇具有適當輸出電流的回路電阻測試儀,主要是電流齒輪是連續可調的,還是固定的齒輪,以及精度是否高。下文將詳細說明以下各點。
與其他回路電阻測試儀相比,回路電阻測試儀具有更高的測試電流,因此采用四線法原理。試驗兩端電壓降明顯,精度高。在選擇回路電阻測試儀時,首先可以準確測量被測產品的電阻,其次可以準確測量被測產品的電阻。它可以連續測試,需要恒流電源足夠穩定。回路電阻測試儀采用最新的電源技術,能長時間輸出超大電流,自然保證整個測試的測試結果更好,也能準確地測試數據。控制,可以說是一種非常經濟有效的電路電阻測試儀。
目前回路電阻測試儀的選擇也是非常重要的。目前,國內生產的儀器主要是按照國家標準的要求生產的。目前,電力行業關于回路電阻和接觸電阻的國家標準要求用不少于100 A的電流來進行測試,所以目前國內廠家生產的電路電阻測試儀可以達到100 A,但對于一些測試產品來說,不可能達到100 A測試電流,如果選擇其他小電流電阻測試儀,也不能保證測試精度,例如,可以選擇生產的100 A電路電阻測試儀,電流是0≤100 A連續可調,當然也有一些測試產品,如隔離刀制動回路電阻測試儀,由于長期暴露在室外,門接觸面氧化,雖然國家標準要求100 A來測試電流,以保證數據的準確性,由于足夠大的電流可以迅速燒蝕氧化膜,提高數據的準確性,所以可以選用較大測試電流的回路電阻測試儀。
所以綜上所述也就知道了在選擇回路電阻測試時的要素,主要就是電流和精度,當然還有最重要的就是儀器質量, 一臺好的回路電阻測試儀在工作起來可以效率更高。
