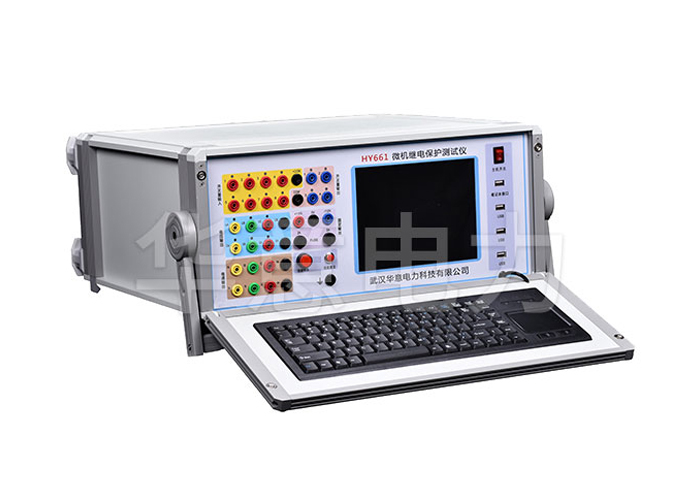

HY661列繼電保護測試儀是一體化設計測試儀,測試儀內置工控機和嵌入式WinXP操作系統,測試儀人機對話、顯示及所有操作通過嵌入機一體化即可完成,不必外接PC機,廣泛應用于發電廠、變電站、保護生產廠家、電氣化鐵路、電力培訓院校。
主要特點:
4/6路電壓(0~125V AC)、3/6電流(0~30A AC)同時輸出(型號不同,輸出路數不同),且幅值、相位、頻率完全獨立調節;
MEJBS列繼電保護測試儀采用PowerPC+FPGA平臺設計,運算速度快,傳輸頻帶寬,12路通道同時疊加10個諧波分量的情況下,仍能保持每周波1000點的輸出能,具有很好的暫態響應速度和幅頻特性;
采用新型開關電源模塊結合高保真模塊式線性功放,既保證小信號精度高,波形精致平滑,又保持儀器輕巧,攜帶方便;
MEJBS列繼電保護測試儀測試功能全面,提供遞變、狀態序列、定值校驗(過流、零序、距離等)、差動保護、低周減載、同期、系統振蕩、整組試驗、工頻變化量、2~20次諧波試驗等測試功能,人機交互界面友好,自動生成試驗報告,可導出Word保存編輯;

提供短路故障模型自動計算、合閘角控制、非周期分量衰減時間常數等功能;
提供各類阻抗邊界搜索、反時限特性搜索、主變/母差/發電機/發變組差動比例曲線搜索、鐵路牽引變差動比例曲線搜索等可
化動態圖型測試功能,軟件對掃描程序進行優化,耗時短,精度高;
內置GPS模塊,可實現雙機同步測試,可進行光纖縱聯差動保護試驗;
內置輔助直流輸出,110V/220V可切換,可為保護裝置供電;
內置工控機,可單機操作或外聯PC操作,操作軟件一致;
HY661列繼電保護測試儀散熱結構設計合理,硬件保護措施可靠完善,對過流、過溫、短路等具有自保護及告警功能。
