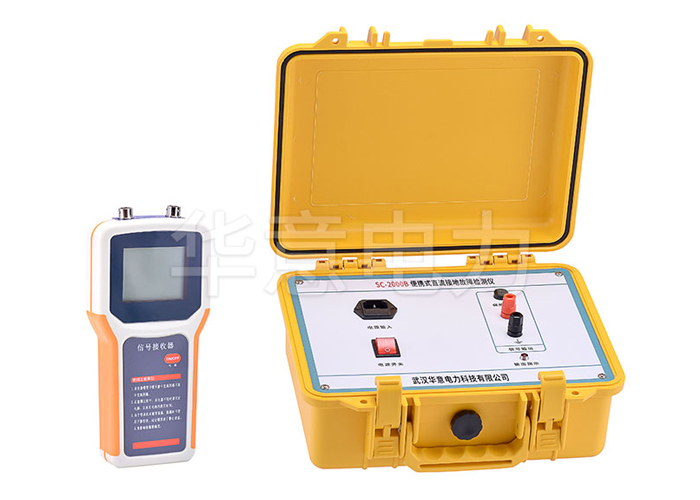

SC-2000B 便攜式直流接地故障檢測儀是新一代測試儀。它能夠適用于任何 電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大 大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理 論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能 的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能 夠指出接地點位置及方向。 本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號 方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。 發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流 系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的 不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重 大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速 地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。 SC-2000B 測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點 的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

1.1技術指標

1. 信號發生器

輸出信號頻率：2.5Hz；

信號空載輸出電壓：±20V±5%；

信號電壓幅值誤差：<5%；

信號短路輸出電流：≤80mA；

輸出口抗沖擊能力：400V直流沖擊；

電源電壓：AC220V±10%；

電壓頻率：50Hz±5%；

輸入保險：200mA；

最大功率：3W；

體積：300mm×270mm×200mm。

2.信號接收器

信號電流檢測靈敏度：0.5mA；

信號發生器阻抗：40KW；

最大輸出電流：2.5毫安；

接收器顯示：數字0-19；

體積：210mm×100mm×32mm；

A鉗口尺寸：Φ50mm；

B鉗口尺寸：Φ7mm×9mm。

3.整機

檢測最大接地電阻：300KΩ；

接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ；

4.5KΩ-300KΩ 誤差≤10%；
