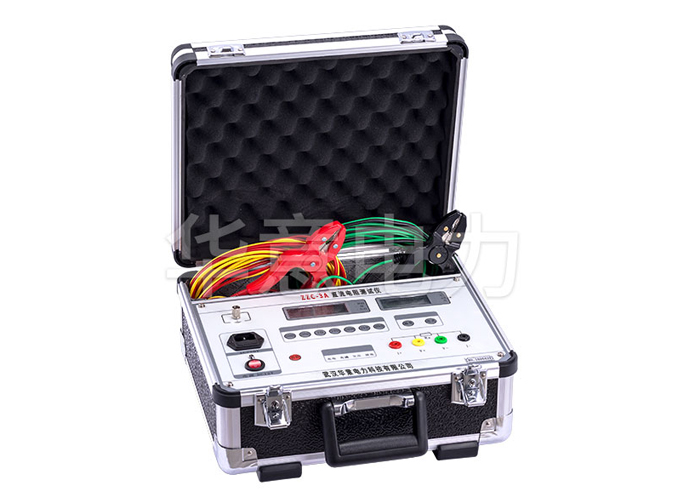

直流電阻測試儀工作原理

本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。

直流電阻測試儀使用方法

1、電源

本儀器有兩種供電方式：AC220V／DC14.8V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A、直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

B、交流電源測試：

接上交流AC220V電源，相應指示燈（“充電”指示燈或者“充滿”指示燈）亮，閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲

存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

Ｃ、充電：

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。儀器在使用交流電源測試的同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）

2、測試線的聯接方法

將儀器的I＋、V＋、V－、I－端子與被試品按圖二的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

3、測量

按圖二接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，

此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

4、放電

測試完畢后可直接關斷總電源。如果測試感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢會危害人身安全。

直流電阻測試儀注意事項

1、儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

2、在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。

3、儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電6小時左右，直至“充滿”指示燈亮為止。

4、本儀器應避免受潮、跌落、暴曬等。
