變壓器剛出產時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患；而感應耐壓試驗給變壓器施加2倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓；感應耐壓試驗給變壓器施加頻率在2倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿；感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿；故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。利用感應耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。

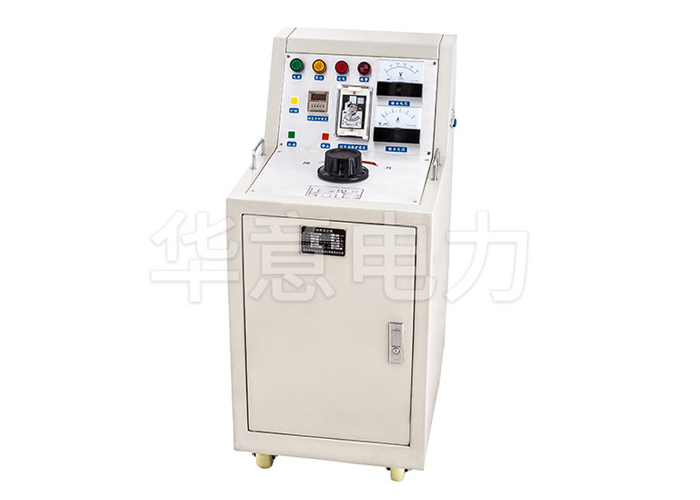

為此我公司根據中國標準《GB311-61》和原水電部 1985 年 1 月發布的《電氣設備預 防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計了SFQ三倍頻電源發生器,本產品廣泛用于電力系統 35-220kV 等級串激式電壓互感器的交流耐壓試驗，以考核互 感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可 作為短時運行的 150Hz 電源用。本產品采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三 角形的次級繞組中的基波電勢（正序向量）的向量和為 0，而開口兩端應出同相的 150Hz 三次諧波（零序）。

SFQ三倍頻電源發生器指標 輸入電壓：三相 380V 50Hz 正弦波 輸入電流：22.7A 輸出電壓：0-600V 150Hz 波形失真≤5% 輸出電流：7.5A 輸出容量：15kVA 空載運行時間： ≤5 分鐘 負載運行時間：40~60S。

華意電力是國內專業的電力承裝（修、試）資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。
