本儀器是進行三相電參數測量，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量。 本儀器設計上采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，儀器便于攜帶。

1、開關機說明

持續按按鍵儀器進入如下畫面；

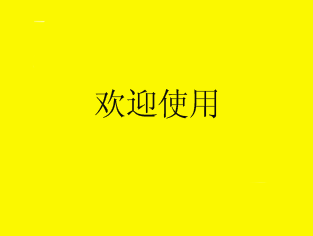

開機畫面

繼續按鍵3秒儀器進入真正開機狀態，儀表會發出“滴”響聲，證明儀表已開機這時放開按鍵。

2、測量界面說明

開機儀表自動進入測量界面如下：

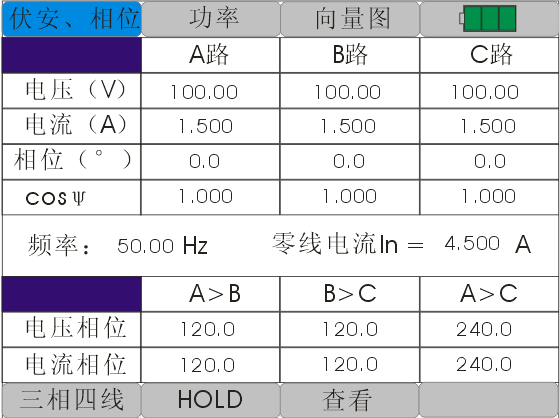

伏安相位測量界面

如果測量方式選擇三相三線，用觸摸筆輕觸圖標圖標會變成，相同操作可實現單相測量。本儀表具有數據保持和保存功能，輕觸圖標，圖標顏色由灰色變成測量數據靜止，下面出現保存圖標，輕觸保存圖標，可以保存數據，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用R**（**代表01、02…10），通過上一頁圖標和下一頁圖標翻看數據。上述功能在功率測量界面同樣有效。請按圖標圖標變成藍色如下圖進入功率測量界面，保存數據時伏安相位測量數據同樣被保存。

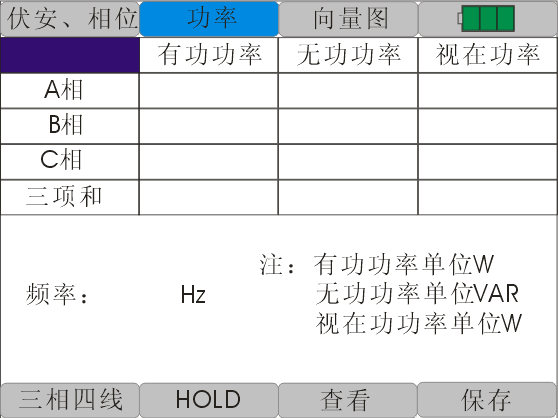

功率測量界面

輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

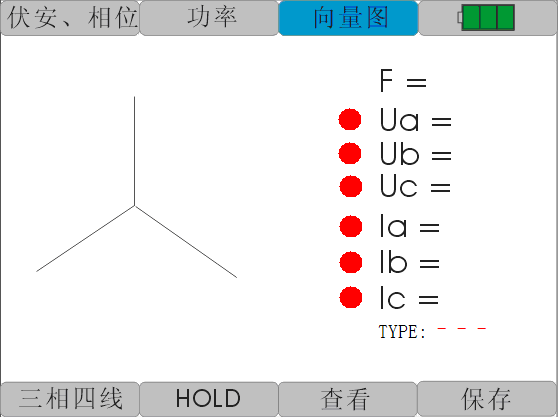

六角向量圖界面

判斷相序：

如果電壓相序正確，電壓數值前顯示綠色標志，若錯誤，則為紅色標志；

如果電流相序正確，電流數值前顯示綠色標志，若錯誤，則為紅色標志。

判斷負載性質：

若為感性負載，則顯示“L”，若為容性負載，則顯示“C”，否則顯示“-”。
