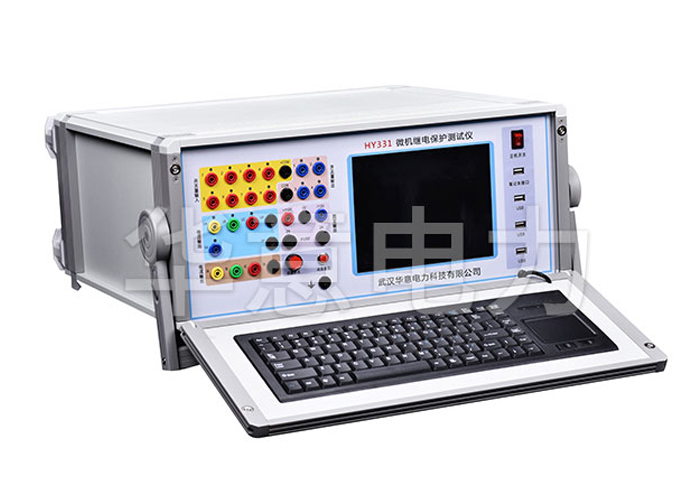

微機繼電保護測試儀對各種繼電器及保護裝置進行試驗的裝置。它具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。主要適用于電力、鐵路、石化冶金和礦山等行業的科研、生產和電氣實驗現場。

主要特點：

1、經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。

2、本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。

3、配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

4、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。

5、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。

6、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

7、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。

8、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

9、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

注意事項：

1、測試儀裝置內置了工控機和Windows操作系統，不要過于頻繁地開關主機電源。

2、裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。

3、裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，需將數據存在D盤。使用USB盤拷貝數據時一定保證U盤干凈無病毒，也不要利用U盤在本系統中安裝其它軟件程序。

4、外接鍵盤或鼠標時，不要插錯端口，否則Windows操作系統不能正常啟動。

5、不要在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。

6、開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。

7、使用儀器時，不要堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。

8、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。

9、如果現場干擾較強或安全要求較高，試驗之前，將電源線（3芯）的接地端可靠接地或裝置接地孔接地。

10、如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
