XZB系列變電站電器設備交流耐壓調頻串聯諧振裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

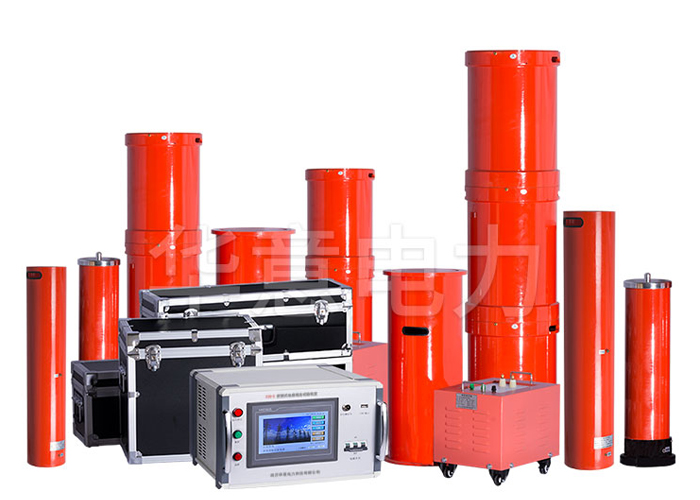

設備組成
◆變頻控制電源
◆激勵變壓器
◆電抗器
◆電容分壓器
◆高壓電容
◆接入高壓整流硅堆及H9840型直流數字微安表，可以完成設備的直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其產生的直流電壓優于普通試驗變壓器整流出來的直流電壓。

產品特點
◆操作簡單。手動試驗（手動尋找諧振點和手動升壓）、自動調諧（自動尋找諧振點）和自動試驗（自動尋找諧振點和自動升壓）三種模式適應不同試驗要求
◆局部放電量小，Q值高，調頻范圍寬。
◆試品閃烙后無暫態過電壓。
◆本裝置設計獨特。高壓組合電器試驗電壓高，但試驗電流小，而高壓電纜的試驗電壓相對高壓組合電器來說要低，但試驗電流大大增加，故此類調頻諧振裝置把電抗器分為n節，使之串聯可輸出高電壓/小電流，并聯可輸出較低電壓/大電流。
◆完全可以期待常規試驗變壓器來完成變電站內的交流耐壓試驗，試驗所需電源容量小，為試驗容量的1/20～1/30倍可解決變壓器用變電源容量小于試驗容量問題。
◆試驗范圍大，可對CT，PT，開頭，斷路器，絕緣子，母線變壓器中性點等進行交流耐振試驗。
◆重量輕，單件重≤40kg，方便搬動，極便于現成試驗。
◆裝置可對現場XLPE交聯聚乙烯電纜220KV電壓等級1200mm2的長度達10公里進行試驗。
◆大屏幕顯示試驗數據、狀態和實時操作步驟提示
◆采用我公司專有的16位精細調頻和調壓軟件專業技術、11KHZ載波頻率、SPWM和進口原裝IPM整體模塊。配合適當電抗器，就可以滿足國家和地方電力部門規定的頻率范圍，整機領先于國內外同類產品。
◆軟件精細調頻、調壓。

主要技術指標
◆額定輸出電壓 0~500KV（AC有效值）及其以下
◆輸出頻率 20~300HZ
◆諧振電壓波形 純正弦波，波形畸變率<1.0%
◆最大試驗容量 5000KVA及其以下
◆工作制 滿功率輸出下，一次連續工作時間60min
◆品質因數 30~90
◆頻率調節靈敏度 0.1HZ，不穩定度<0.05%
◆工作電源 380/220V±15%/50HZ±5%

用戶選型需提供的被試品參數
◆被試品對象及最高試驗電壓
◆變壓器的電壓等級及變壓器的容量、空載損耗、繞組對地電容量等。
◆GIS系統的電壓等級、端口總數。
◆SF6開關的電壓等級。
◆電纜的單根長度和截面，試驗時間，最高試驗電壓等。
◆套管的電壓等級。
◆其他電力電器的類似相關參數。
