電纜故障測試儀的工作原理
發布時間:2019-09-30 09:43:45
瀏覽次數:3443

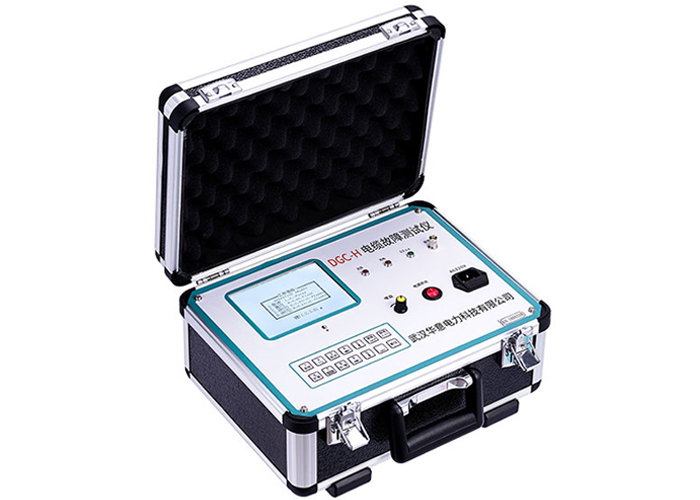

電纜故障測試儀是一種綜合性的電纜故障探測設備。能對電纜的高阻閃絡故障,高低阻性的接地,短路和電纜的短線,接觸不良等故障進行測試,特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
電纜故障測試儀是根據測試現場使用考慮,而精心設計和制造的全新一代便攜式電纜故障測試儀器。它秉承一貫高科技、高精度、高質量的宗旨,將電纜測試水平提高到一個新境界。
整套電纜故障測試儀由閃測、尋跡、定位三大部分組成。
電纜故障測試儀(閃測儀)可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障,可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑,同時還可測試電纜的長度和電波在電纜上的傳播速度。具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。儀器采用漢字系統,高清晰度顯示,界面友好。
電纜尋跡及故障定點是由路徑儀、定點儀、T型探頭、A字架、聽筒等組成。本儀器是電纜故障定位測試的專用儀表,適用測試對象為具有金屬導體(線對、護層、屏蔽層)的各種電纜。其主要功能為對地絕緣不良點的定位測試,線纜路徑的探測以及線纜埋深的測試。

電纜故障測試儀的工作原理:
1、尋跡原理(最大信號法)
我們知道,當交流電流在導體中流過時,將會在導體周圍產生交變的磁場,并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中,線圈的兩端就會產生感應電壓。移動感應線圈,當線圈的方向與磁力線方向相同時,線圈兩端產生的感應電壓最大。當線圈方向與導體方向垂直時,感應電壓最大,如圖1所示;當線圈方向與導體方向平行時,感應電壓最小,如圖2所示。由此得到“最大信號法”來探尋埋地電纜的軌跡,利用接收線圈的45°法則可以測出地下線纜的埋深。
2、定位原理
2.1差分電位法
如果一埋地電纜發生接地故障,利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓,那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差,但半徑不同的任意兩點間卻存在電位差,如圖3中A、B兩點,且當兩點間距固定時,兩點離中心越近電位差越強。
利用這一特點,移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時,電位差變?yōu)榱恪H绻^續移動越過故障點時,電位差極性將會反相,如此來回移動就可準確判斷出接地點。
2.2震動探測法
當電纜呈現高阻故障,必須使用沖擊閃絡法檢測故障時,故障點對地放電將會對地面產生輕微的震動,此時可以利用聽筒探測震中的方法找出故障點。
