變壓器變比的測量
發布時間:2019-09-29 11:40:44
瀏覽次數:3702
變壓器變比試驗的目的主要有:
(1)檢查變比是否與銘牌值相符,以保證達到要求的電壓變換。
(2)檢查電壓分接開關指示位置是否正確。
(3)檢查各線圈的匝數比,可判斷變壓器是否存在匝間短路。
(4)測出三相變壓器本身變壓比的不平衡度。
(5)提供變壓比的準確程度,以判斷變壓器能否并列運行。
因此,變壓器的變比的測量顯得尤為重要,但是傳統的電橋的測量方法比較麻煩,不僅需要額外的接線,還需要特定的計算公式,在現在的較快的工作的環境下,電橋法的測量已經不能滿足時代的需求了。

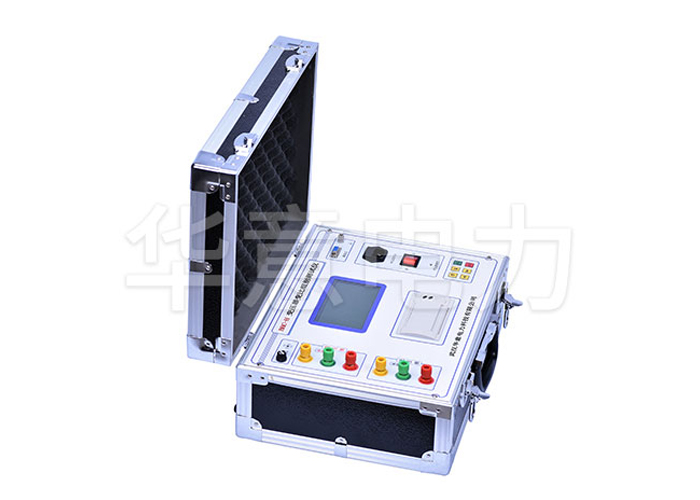

為此,我公司自主研發的BBC-H變壓器變比組別測試儀,是摒棄了傳統電橋 測量的確定,采用了更為精準,更簡單的測量方法,擁有1.自動測量接線組別。 2.自動進行組別變換。 3.自動切換相序。 4.自動切換量程。 5.自動校表。 6.輸入標準變比后,能自動計算出相對誤差。 7.一次測量完成,自動切斷試驗電壓 。 8.設置數據,測量結果自動保存,可查看以前數據。 9.測量有載變壓器,只輸入一次變比。
技術指標1.變比測量范圍: 1—10000 2.組別:1—12 點 3.精度: 1-1000 0.2 級 1000-10000 0.5 級 4. 電源:AC220V ±10%,50HZ 5.使用環境溫度:-5℃ ─ 40℃ 6.使用環境濕度:<85% 7. 體積:430×320×215mm 8. 重量:8Kg。

變壓器變比測試注意事項
1.在測量中間,人不要觸摸試品。 2.如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后,如果進行測量,在顯示 “ 正在測量,請等待! ”后停住。請關機,更換相同容量的保險,重測。 3.連線要保持接觸良好。儀器應良好接地! 4.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好,宜 選用照明線,如果電源干擾還是較大,可以由交流凈化電源給儀器供電。交流凈化 電源的容量大于200VA即可。5.儀器工作時,如果出現液晶屏顯示紊亂,按所有按鍵均無響應,或者測量值與實 際值相差很遠,請按復位鍵,或者關掉電源,再重新操作。
