現場進行CT伏安特性試驗的誤差曲線計算及注意事項
發布時間:2019-09-27 11:43:04
瀏覽次數:3592
測量電流互感器的勵磁特性的一個重要目的是:可用此特性計算10%誤差曲線,可以校核用于繼電保護的電流互感器的特性是否符合要求,并從勵磁特性曲線中發現一次繞組有無匝間短路。
電流互感器的10%誤差曲線,是指當變比誤差為10%時,一次電流倍數與二次負載的關系曲線。10%誤差曲線的作用主要是用于選擇繼電保護用的電流互感器,或者根據已給的電流互感器選擇二次電纜的截面。
電力系統正常運行時,電流互感器的勵磁電流成分很小,比差也很小。但當系統發生短路故障時,一次電流很大,鐵芯飽和,電流互感器的誤差會超過其二次繞組所標定的準確等級所允許的數值,而繼電保護裝置恰恰在這個時候需要正確動作。因此,對于繼電保護專用的電流互感器二次繞組提出了一個最大允許誤差值的要求,互感器的一次電流等于系統最大短路電流計算值時,其比差不超過10%(角差一般不超過7度左右)。在10%誤差曲線以下時,才能保證角差小于7度以?xún)?nèi)。為滿足這些要求,在電流互感器使用前,按國家GB50150-2016規范的要求,應對電流互感器進行“10%誤差曲線”測試,以確定其是否能夠投入運行。

實際工作中常常采用伏安特性法先測量電流互感器的伏安特性曲線,再繪出“電流互感器的10%誤差曲線;同時,通過測量電流互感器的伏安特性曲線,還可以檢查二次線圈有無匝間短路。
電流互感器的變比誤差除了與互感器本身的特性有關外,還和互感器二次負載阻抗有關,制造廠一般對電流互感器都提供了在10%誤差曲線下允許的二次負載阻抗,當我們已知M10(最大短路一次電流)時,從10%誤差曲線上可以很方便地得出允許的負載阻抗,如果它大于或等于實際的負載阻抗,誤差就滿足要求!否則應設法降低實際負載阻抗,直至滿足要求為止。
也可以在已知實際負載阻抗后,在該曲線上求出允許的M10(短路一次電流),與流經電流互感器一次繞組的最大短路電流計算值作比較,如果它小于或等于實際的負載阻抗,誤差就滿足要求,否則應設法降低實際負載阻抗直至滿足要求為止。

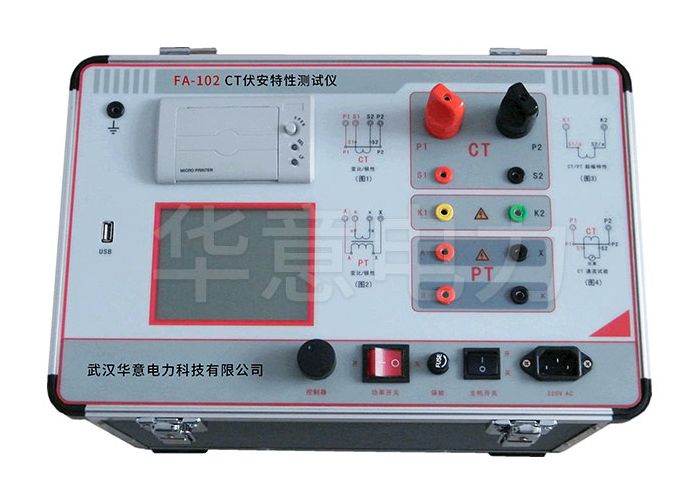

現場進行CT伏安特性試驗的幾點注意事項:
1、一般在現場工程應用中,采用比較法進行比對:即同一型號的電流互感器,通過試驗,得到的伏安特性曲線基本相同即可。
2、電流互感器的伏安特性試驗,只對繼電保護有要求的二次繞組進行。
3、測得的伏安特性曲線與已往運行或出廠的伏安特性曲線比較,電壓不應有顯著降低。若有顯著降低,應檢查二次繞組是否存在匝間短路。
雖然根據國家規程規定,當對繼電保護有特性要求時才進行該項試驗,但在調試工作中,當對測量用的電流互感器發生懷疑時。也可測量該電流互感器的勵磁特性,以供分析。
