最新回路電阻測試儀解析
發布時間:2019-09-24 10:07:06
瀏覽次數:3256
由各種類型的發電廠、輸電設備和配電設施以及用電設備組成的電能生產與消費系統,我們把它統稱為電力系統。一般將電能通過的設備稱為電力系統的一次設備,如發電機、變壓器、斷路器、輸電電路等,對一次設備的運行狀態進行監視、測量、控制和保護的設備,被稱為電力系統的二次設備。回路電阻測試儀就是眾多電力系統二次設備中的一種,主要用于控制設備的接觸電阻、回路電阻的測量,主要適用于電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

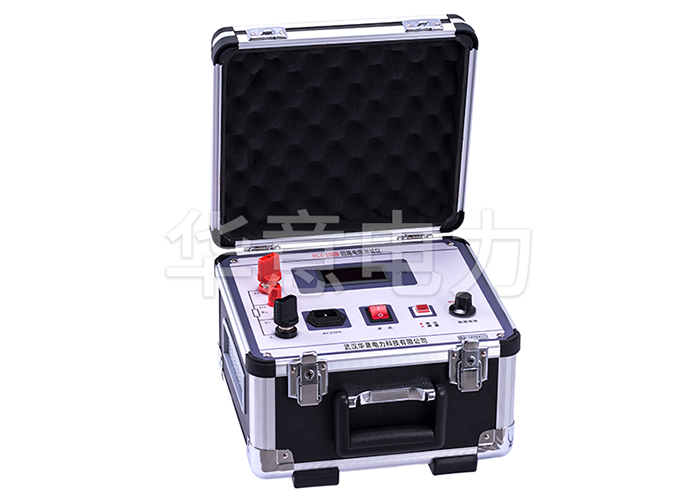

回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準GB736所推薦的標準直流,可在標準電流的情況下測得被試品的電阻值。回路電阻測試儀采用最新電源技術,能長時間連續輸出大電流,在嚴重干擾條件下液晶屏最后一位數據能穩定在±1個字范圍內,儀器采用高精度電阻,有效的消除環境溫度對測量結果的影響,同時軍品接插件的使用增強了抗振性能,儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等優點。
工作原理
回路電阻測試儀采用電流電壓法測試原理,也稱四線法測試技術,原理方框圖見圖1

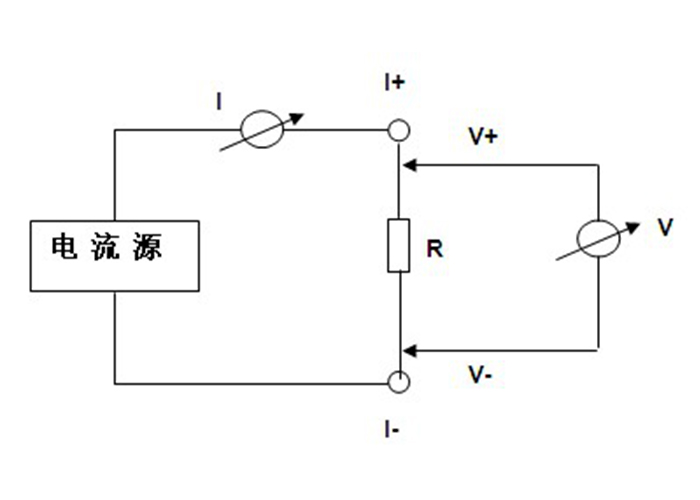

圖1 測試原理圖
由電流源經“I+、I-兩端口(也稱I型口),供給被測電阻Rx電流,電流的大小有電流表I讀出,Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出,由電壓表V讀出。通過對I、V的測量,就可以算出被測電阻的阻值。
