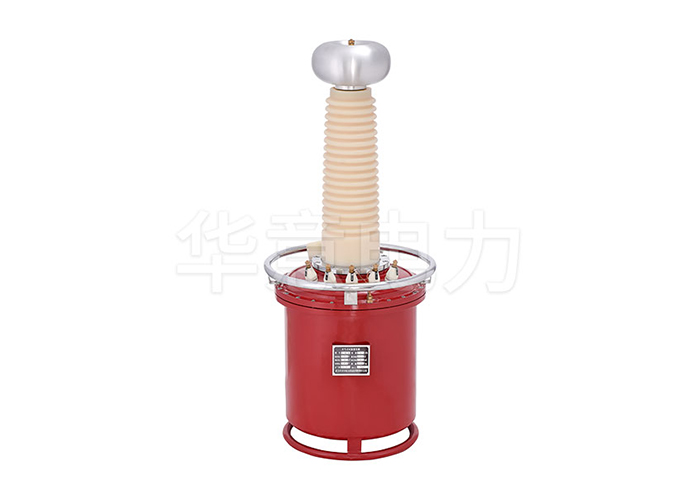

隨著我國電力工業的發展，對耐壓測試儀的電壓等級要求也越來越高，而傳統的油浸式耐壓測試儀，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求，充氣式試驗變壓器作為新型的耐壓裝置采用了新的生產工藝，新材料，把介質六氟化硫氣體推向了電力設備的應用領域。作為電力設備檢測及預防性試驗所必備的試驗設備，充氣式試驗變壓器不僅大大降低了體積上和重量，越來越便攜，而且在技術性能上也有較大的提高，目前單臺電壓等級可達300kV，特別適用于現場工作及頻繁移動的工作條件下使用。

下面我們將重點來介紹一下充氣式試驗變壓器在使用過程中需要注意的事項及簡單的維護保養方法。

注意事項：

1、試驗設備的布置，對人身周圍要有足夠的安全距離。盡量避免在人員過道上布置設備及施高壓引線。

2、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。

3、試驗中高壓引線要有支撐或牽引絕緣物。要有安全監護員，防止有人靠近和從底下穿過。

4、直流高壓試驗中微安表最好在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。

5、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。

6、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。

7、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。

8、驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。

維護及保養

1、應經常性地保持便攜式耐壓裝置的清潔，每次試驗前應把尼龍套擦拭干凈，并用塑料布罩住。

2、不應隨意扭動除接線支柱以外的螺栓，防止因密封破壞造成的漏氣現象。

3、輕微的泄漏是屬于正常的現象，估計約每４年氣壓降低0.05Mpa，出廠時氣壓的在0.4－0.5Mpa之間。隨著環境濕度的變化氣壓略有增減。當氣壓力降至0.3Mpa時應及補氣。

4、補氣時請采用我廠配備的專用充氣咀和小罐六氟化硫氣體，充氣的壓力絕不得大于0.55Mpa。一般情況下0.4－0.5Mpa即可

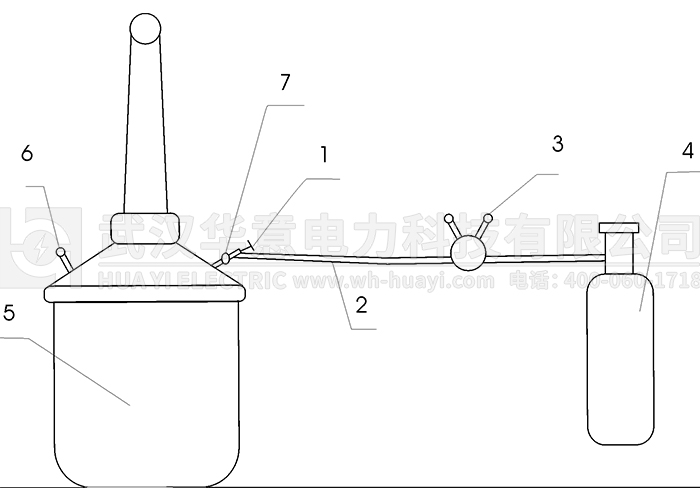

５、充氣方式：

１、充氣閥  ２、氧氣管道  ３、氧氣表  ４、六氟化硫鋼瓶

５、變壓器  ６、壓力表    ７、變壓器充咀

1、入口表按示意圖接好管道。

2、打開六氟化硫氣瓶上的閥門，使氧氣表上壓在２０kg／cm左右。

3、旋入氧氣表上的螺旋頂尖，讓氣壓慢慢升高。此時有氣體外溢。排出管道內的空氣。

4、立即旋開充氣閥（順時針方向）并聽到氣流，流入變壓器本體內。

5、調節氧氣表上的螺頂尖，使氧氣表的出口壓力在2.5Kg/cm  。

6、監視變壓器壓力表，當壓力達到4.5—2Kg/cmj時（即0.45—0.5Mpa），立即關死充氣閥（逆時針方向）。絕對禁止超壓以免發生危險。

7、關閉六氟化硫氣瓶上閥門。

8、關閉氧氣表上的閥門，充氣工作結束。

9、拆下管道和充氣閥門。

10、充好氣后靜止５分鐘，讓氣體充分混合即可工作。
