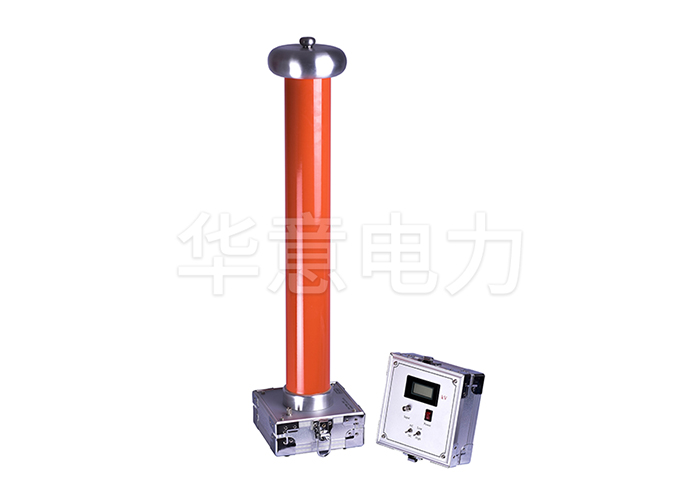

FRC-150KV 交直流阻容分壓器使用方法
發布時間:2019-09-09 09:07:43
瀏覽次數:2816
1.1測量前準備
1、交直流阻容分壓器屬于高壓設備,請務必在空曠場地做試驗。
2、交直流阻容分壓器正常使用應滿足:環境溫度0~40℃,濕度≤85%RH。
3、打開低壓顯示表“Power”開關,觀察液晶顯示表頭顯示是否清晰,若沒有顯示,或顯示“BAT”,表示顯示表內部電池欠壓,需更換新電池。

1.2測量操作
1、正確接線
按圖4所示接線方法正確接線。高壓輸入接均壓球頂端接線柱,接地柱通過儀器配套接地線連接到大地,高壓分壓器和低壓顯示表通過儀器配套同軸電纜連接。連接好后,檢查連線,確認無誤后,選擇相應的檔位和量限即可開始測量。
注意:本儀器配有配套接地線,高壓分壓器底座上裝有專用接地柱,每次使用前都必須將接地柱可靠接地。高壓測試線盡量用耐高壓導線,測試線必須架空,不得拖地或離地面太近。高壓分壓器和低壓顯示表至少相距兩米以上,測試人員做試驗時,一定不得靠近高壓分壓器(安全距離兩米以上)。
2、工頻高壓測量
正確接線后,打開低壓顯示表“Power”開關,將功能開關切換至AC檔,選擇High檔,即可測量工頻高壓,液晶示值即為被測工頻高壓值。如測量電壓低于20kV,可將功能開關切換至Low檔,以獲得更高的測量精度。測試完畢后,切斷高壓,等低壓顯示儀表歸零后方可進入現場。(交流測試時,儀表會緩慢回零,但高壓電源可能已經沒有電了。)
3、直流高壓測量
正確接線后,打開低壓顯示表“Power”開關,將功能開關切換至DC檔,選擇High檔,即可測量直流高壓,液晶示值即為直流高壓值。如測量電壓低于20kV,可將功能開關切換至Low檔,以獲得更高的測量精度。測試完畢后,切斷高壓,等低壓顯示儀表歸零后方可進入現場。注意:在測量直流時,因有濾波電容存在,測試完畢必須先放電才可靠近高壓分壓器。
4、高壓分壓器單獨使用
本公司為了滿足客戶的實際要求而設計,高壓分壓器可以獨立使用,用市面上普通的萬用表即可代替低壓顯示表。高壓分壓器分壓比是1000:1,萬用表示值乘以1000就等于被測高壓電壓值。即萬用表示值的單位換成kV即可。
1.3更換電池
打開低壓顯示表,若發現液晶顯示表無顯示,或顯示“BAT”,說明該儀器內部電池電壓偏低,需要更換。具體步驟如下:
1、按Power開關關閉低壓顯示表電源;
2、把低壓顯示表面板上的四個螺絲擰下,把面板提起;
3、把電池盒上的螺絲擰下,電池盒蓋打開,更換9V電池。(注意電池正負極性)
