一、產品介紹

1、工作原理

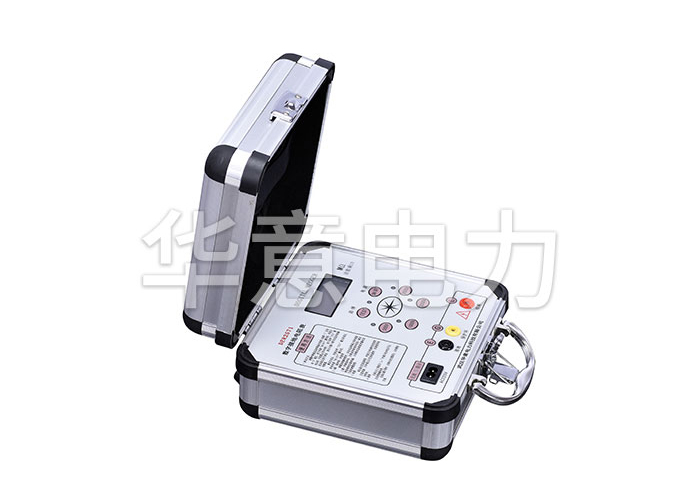

本表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。

2、使用范圍

本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

3、主要特點

· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。

· 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。

· 允許輔助接地電阻在0～2kΩ（RC），0～40kΩ（RP）之間變化，不至于影響測量結果。

·本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

二、技術指標

1、使用條件

環境溫度：0℃～+45℃

相對濕度：≤85%RH

2、測量范圍及恒流值（有效值）

電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)

電壓：AC  0～19.99V

3、測量精度及分辨率

精度：0～0.2Ω≤±3%±1d

0.2Ω～199.9Ω≤±1.5%±1d

1～19.99V≤±3%±1d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

·允許輔助接地電阻RC（C1與C2之間）

0～2Ω，2～20Ω  ≤1kΩ

20～200Ω       ≤2kΩ

RP（P1與P2之間）<40kΩ  誤差≤±5%

·允許地電壓（工頻有效值）≤5V 誤差≤±5%

5、電源及功耗

最大功率損耗≤2W

直流：8×1.5V(AA，R6)電池

交流：220V/50Hz

6、體積與重量

體積：220mm×200mm×105mm

重量：≤1.4kg
