2019絕緣電阻測試儀設備解讀
發布時間:2019-08-26 13:59:58
瀏覽次數:3150

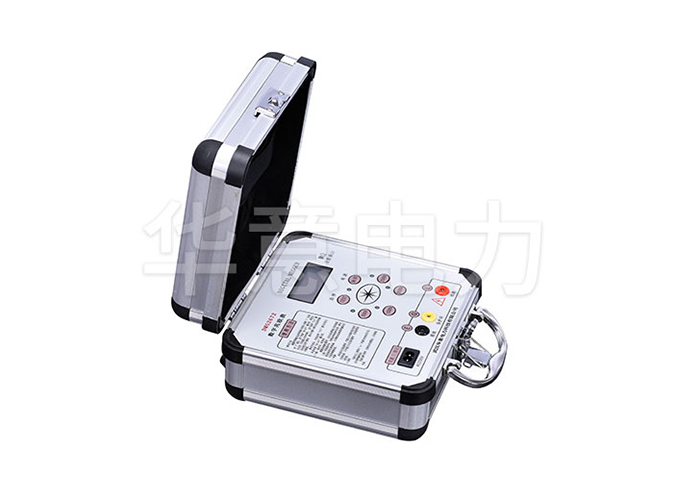

一、絕緣電阻測試儀
絕緣電阻表俗稱兆歐表,或稱搖表、高阻計、絕緣電阻測試儀等。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表,電器產品的絕緣性通過絕緣電阻反映出來。

二、為什么要絕緣電阻測試儀?
一個電氣系統就像是管道系統,電壓好比是液體壓力,電流就是液體的流速,而電氣絕緣就好比是管壁。絕緣防止電子從導體發生漏泄――其作用的大小是用絕緣電阻表示的。有效的絕緣電阻系統具有高的電阻值,通常大于幾個兆歐(M?)。差的絕緣系統具有較低的絕緣電阻。
為了發現管道系統中的滲漏,需要對其加壓。由于在水壓最高時最容易發現滲漏現象,所以不能關閉自來水來檢查滲漏。但是,可以限制可用的自來水,這樣就能夠在發現大的漏洞時不至于在周圍噴灑出太多的水。比較理想的測試是在高(但也并不是特別高)壓下提供有限的水量。這正是電氣絕緣測試儀要做的事情。
絕緣測試儀(兆歐表)會在絕緣系統上加直流電壓,并測量由此產生的電流。這樣就能夠計算并顯示絕緣的電阻值(絕緣將電流束縛在電線中的程度,或者說防止電流漏泄的程度)。
便攜式絕緣測試儀(兆歐表)一般輸出的測試電壓為50 V、100 V、250 V、500 V 或 1000 V。正像在管道系統中那樣,目的是提供一個并非是特別高的壓力(電壓)。希望發現已有的漏泄,但是并不希望對系統造成過應力而產生新的漏泄。較低的電壓用于低壓系統,例如電話、網絡或控制線路;較高的壓力用于測試電力系統絕緣。
三、講完儀器原理后,開始進行現場實操測驗。現場有一臺變壓器,現在要測這臺變壓器高壓側對低壓側及地的絕緣電阻。
1.接線首先將變壓器的高壓側和低壓側三相都分別短接,然后將儀器的L極用測試線接夾子接到變壓器的高壓側,E極接到變壓器的低壓側,低壓側接地,儀器的G極接在變壓器的外殼上(L極和G極嚴禁短路)。這樣各個線就接好了。
2.測試接好線后,轉動波段開關,選擇需要的電壓檔位,選擇5000V的電壓檔位;選擇要測試的項目(R代表要測試絕緣電阻,K代表要測吸收比,PI代表要測試極化指數),我們選擇R測試絕緣電阻;然后按下測試鍵再旋轉到鎖定鍵被動,這時儀器開始輸出高壓自動測試絕緣電阻,到15秒時會有提示音,將測試鍵再旋轉到關閉,這時儀器停止高壓輸出,并自動計算,顯示測試結果,測試的結果為204G歐。
注意:吸收比測試時間應大于1分鐘,極化指數的測試應大于10分鐘。每次測量的時間最長為10分鐘,10分鐘以后儀表會自動關閉高壓,并自動計算、顯示測試結果。
