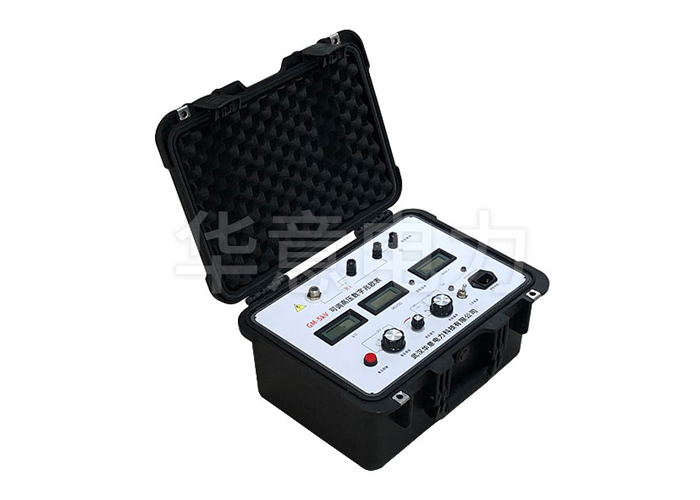

一、產品概述

隨著我國電力工業的快速發展，電器預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節，絕緣診斷是檢測電氣設備絕緣或故障的重要手段。

目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本具有容量大、抗干擾能力強、便于攜帶等特點。為此我公司針對高壓變電站、發電廠等強干擾現場下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試專門設計研發了本系儀表。

本系儀表結合了模擬電路、數字電路、機械操作各自的優勢，在輸出電壓、輸出電流、測量范圍、測量精度、抗干擾能力上取得了國內領先的地位。

二、性能特點

1、抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。

2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。

3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。

4、高壓輸出范圍寬廣：可選擇0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV，也可從0V平滑調節到需要的電壓。

5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。

6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。

7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。

8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。

三、工作原理

本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。

測試電壓0～5kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使本儀表具有達到非一般同類儀表抗干擾的能力。

四、操作步驟

本儀表初次或前赴現場使用前應進行充電（全程充電時間8小時，充電指示燈從紅變綠），以免到現場使用過程中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。

儀表操作步驟如下：

1、準備

本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保安全方可接線！

尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。

2、接線

把儀表的兩個“E”端接到被測物的地或零端，以及大地。

把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。

把儀表“G”端接到被測回路需要消除表面電阻泄漏影響的保護環。

3、預選測試電壓

把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。

4、接通工作電源

把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。

5、測試啟動

把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。

6、測試電壓細調

調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。

7、電阻量程選擇

把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。

8、電阻值讀數

通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。

關于吸收比、極化指數的計算公式為：

吸收比=R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。

極化指數=R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。

9、測試電壓退出

將“高壓控制”按鈕退出，這時“kV”表就會緩慢回零，數字秒表也會退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。

10、結束

當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明安全后即可關機、拆線。測試結束。
