一、工作原理

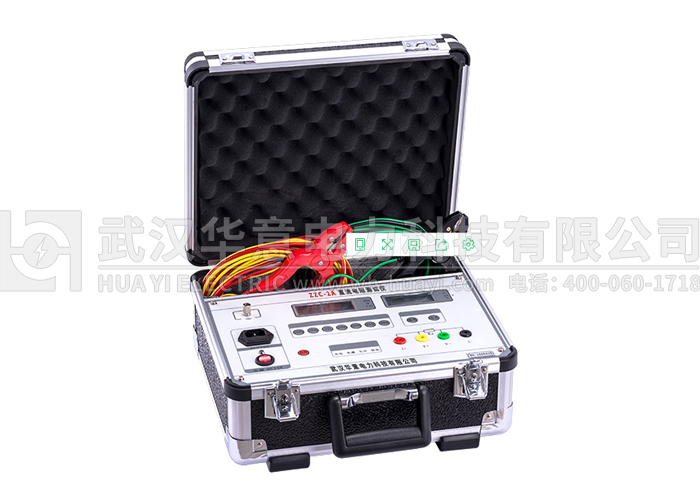

ZZC-2A直流電阻測試儀（ZZC-2A直流電阻速測儀設備）內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I＋、I－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V＋、V－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。

二、使用方法

1、電源

ZZC-2A直流電阻測試儀有兩種供電方式：AC220V／DC14.8V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A、直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟?！辨I，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

B、交流電源測試：

接上交流AC220V電源，相應指示燈（“充電”指示燈或者“充滿”指示燈）亮，閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟?！辨I，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

Ｃ、充電：

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對ZZC-2A直流電阻測試儀內的充電電池進行充電工作。若ZZC-2A直流電阻測試儀內的可充電電池電量較足，則“充滿”指示燈亮。ZZC-2A直流電阻測試儀在使用交流電源測試的同時也在對機內電池進行充電。（ZZC-2A直流電阻測試儀設計了充電保護電路，不會有過充現象產生）

2、測試線的聯接方法

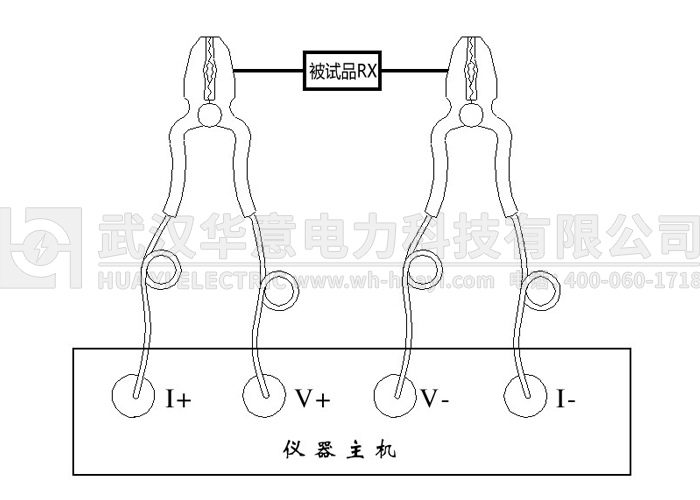

將儀器的I＋、V＋、V－、I－端子與被試品按下圖的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。

在使用中，如果ZZC-2A直流電阻測試儀隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

3、測量

按上圖接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

4、放電

測試完畢后可直接關斷總電源。如果測試感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢會危害人身安全。

三、故障現象及排除

故障現象：電阻值表頭顯示“E0000”；

故障排除：沒有選擇電阻量程，接線錯誤，被測阻值超量程，請換大量程；

故障現象：電阻值表頭沒顯示；

故障排除：沒有按下“啟停”鍵；
