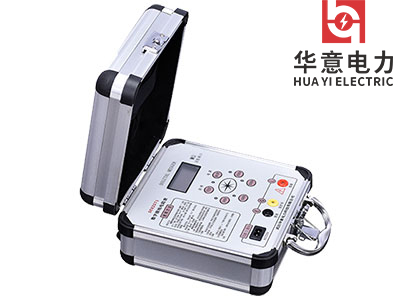

地阻儀是一種手持式的接地測量?jī)x。儀器配備有測試所必需的附件。儀表配有兩個鉗口：電壓鉗和電流鉗。電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

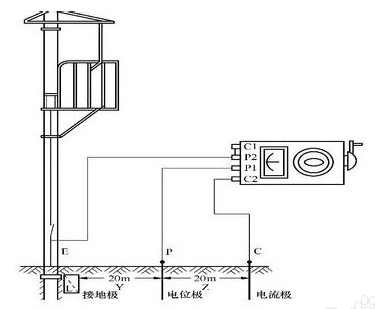

1  測試方法如下：

(1)、在E－E兩個接線柱測量接地電阻時，用鍍鉻銅板短接，并接在隨儀表配來的5m長純銅導線上，導線的另一端接在待測的接地體測試點上。測量屏蔽體電阻時，應松開鍍鉻銅板，一個E接線柱接接地體，另一個E接線柱接屏蔽。

(2)、P柱接隨儀表配來的20m純銅導線，導線另一端接插針。

(3)、C柱接隨儀表配來的40m純銅導線，導線的另一端接插針2。

2  接地電阻測試儀設置的技術要求

(1) 、接地電阻測試儀應放置在離測試點1～3m處，放置應平穩，便于操作

(2) 、每個接線頭的接線柱都必須接觸良好，連接牢固。

(3) 、兩個接地極插針應設置在離待測接地體左右分別為20m和40m的位置；如果用一直、線將兩插針連接，待測接地體應基本在這一直線上。

(4) 、不得用其他導線代替隨儀表配置來的5m、20m、40m長的純銅導線。

(5) 、如果以接地電阻測試儀為圓心，則兩支插針與測試儀之間的夾角最小不得小于120°，更不可同方向設置。

(6) 、兩插針設置的土質必須堅實，不能設置在泥地、回填土、樹根旁、草叢等位置。

(7) 、雨后連續7個晴天后才能進行接地電阻的測試。

(8) 、待測接地體應先進行除銹等處理，以保證可靠的電氣連接。

3  接地電阻測試儀的操作要領

(1)、測試儀設置符合規范后才開始接地電阻值的測量。

(2)、測量前，接地電阻檔位旋鈕應旋在最大檔位即x10檔位，調節接地電阻值旋鈕應放置在6～7Ω位置。

(3)、緩慢轉動手柄，若檢流表指針從中間的0平衡點迅速向右偏轉，說明原量程檔位選擇過大，可將檔位選擇到x1檔位，如偏轉方向如前，可將檔位選擇轉到x0 1檔位。

(4)、通過步驟(3)選擇后，緩慢轉動手柄，檢流表指針從0平衡點向右偏移，則說明接地電阻值仍偏大，在緩慢轉動手柄同時，接地電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸加快手柄轉速，使手柄轉速達到120轉／分，此時接地電阻指示的電阻值乘以檔位的倍數，就是測量接地體的接地電阻值。如果檢流表指針緩慢向左偏轉，說明接地電阻旋鈕所處在的阻值小于實際接地阻值，可緩慢逆時針旋轉，調大儀表電阻指示值。

(5)、如果緩慢轉動手柄時，檢流表指針跳動
