一、直流接地故障查找原則

1、先觀察環境，后判斷可能的接地點（先室外后室內）；

2、先轉直流母線、后拉直流饋線；

3、先拉儲能、信號（公共屏）、測控、后拉保護、主變等裝置；

4、拉開保護裝置電源后再上電前，需退相關保護裝置出口壓板。

二、查找接地故障具體步驟：

1、處理方法：

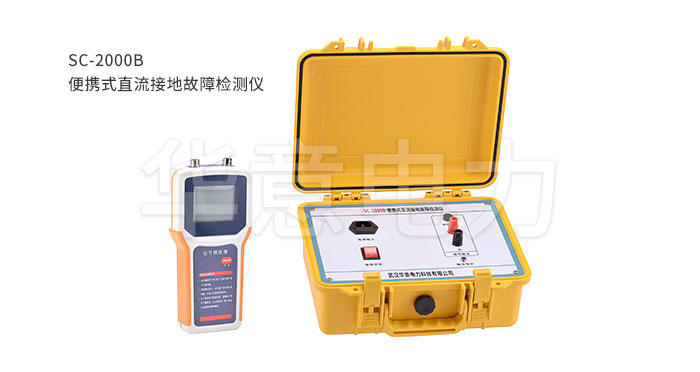

1）、當直流系統發生接地時，首先根據變電所絕緣監測裝置實際配置情況，借助接地光字牌、主監控絕緣報警系統、直流接地檢測儀報警等監測手段，并通過萬用表測量直流屏處的直流對地電壓，判明直流接地的性質（接地極性、全接地、高阻接地等）。

2）、接地性質明確后，可進行以下處理：檢查絕緣水平低（室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備、現場工序易潮濕）、易發生接地的開路、存在設備缺陷及有檢修工作的電氣設備和線路是否有接地情況；

3）、若絕緣監測裝置能監測處接地的具體支路，該支路為雙回路配置的，可以合、拉空氣開關的方法，將該支路負載轉到另一直流母線，觀察接地現象是否轉到另一直流母線上。

4）、若接地電阻較大，絕緣監測裝置無法檢測出接地支路的，可將絕緣監測裝置的接地告警定值（220V直流系統告警值一般設為25kΩ,110V直流系統告警定值一般設為7kΩ）增大，重新檢測；若正負極同時接地，此時正負電壓平衡，也無法檢測出接地支路，只會做“母線絕緣異常”的告警，可將絕緣監測裝置中的“正負同時接地”設為“是”，正常運行時為“否”，再重新檢測。若能檢測出接地支路，按步驟（3）處理。

5）、若以上絕緣監測裝置等無法檢測出具體接地支路，在堅持查找直流接地故障的原則的前提下，依次切斷直流屏上各負荷開關，若直流屏上負荷開關所帶負荷中存在不允許短時停電負荷(失去電源后會引起保護誤動作)，則禁止直接斷開直流屏上此負荷開關，而應從該負荷開關所帶本段各配出開路本柜控制電源上逐一拉路查找，查找過程中也不允許選切不允許短時停電負荷(失去電源后會引起保護誤動作)，若直流屏上負荷開關所帶負荷中不存在不允許短時停電負荷，則可直接拉直流屏負荷開關，但切斷時間不得超過3秒鐘，不論回路接地與否均應合上，如果拉開此開關直流接地現象消除，則可以判斷接地點就在該段母線上，接下來可依次拉開該段母線上所有配出開路直流電源，進而判斷確切的接地開路并進行有效處理，徹底消除接地現象。

6)、如果拉開直流屏上此開關直流接地現象沒有消除，則應選擇依次拉直流屏上其他配出負荷開關，方法同上。不管是在直流屏配出負荷開關中拉路查找接地還是在直流屏配出負荷開關所帶的下一級負荷中查找接地，都必須堅持直流系統查找接地的原則。最后，如果直流接還沒消除，則應檢查蓄電池、充電裝置及直流屏柜內各二次回路及接線是否有接地現象等。在切斷上述每一直流回路后，應迅速恢復送電。在切斷每一回路過程中，工作人員應根據儀表和信號裝置的指示，判斷是否有接地。如切斷時接地消失，恢復送電后接地又出現，則可肯定接地發生在該回路上，應及時查找接地點設法消除。

2．查找接地拉路的順序：

1）、陰雨天氣，重點先找室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備。

2）、先找有工作的回路和近期工作過的回路，后找其它回路。

3）、先找事故照明、信號回路、充電裝置回路、蓄電池組，后找其它回路。

4）、先找合閘回路，后找控制回路、保護回路。

5）、先找室外設備，后找室內設備。

6）、先找6KV、10kV、35 kV回路，后找11OkV、220kV、330kV、500kV回路。

7）、先找簡單回路，后找復雜回路。

8）、先找一般負荷，后找重要負荷。

三、查找接地時的注意事項：

1、防止保護誤動：一般的保護裝置出于反措的要求一般都有防止直流電源消失保護誤動的措施，對重要設備或新投產不久的設備，事先要采取措施，如申請斷開保護跳閘壓板。

2、做好事故預想：拉路或取控制保險時，應事先通知值班人員，做好事故預想，以防開關誤跳或出現其它異常情況。

3、查找和處理直流接地時工作人員應戴線手套，穿長袖工作服，應使用內阻大于2000歐／伏的高內阻電壓表，工具應絕緣良好。

4、對各分支線采用取下熔斷器尋找接地點的方法時，應先取下正極，后取下負極；給上時，先給上負極，后給上正極。

5、查找直流接地，停用保護時間超過3 s時，應征得部門生產控制室同意后進行，但保護停用時間應盡量短。

6、查找直流接地故障時，必須有二人進行。

7、禁止用燈泡查找接地點，以防直流回路短路。

8、查找直流一極接地故障時，切勿引起另一點接地，以防引起繼電保護、自動裝置的誤動或拒動，甚至引起短路燒直流保險。

9、當直流系統一點接地時，禁止在二次回路上工作。

10、拆除各端子、各開關的時間應盡可能短。

11、運用絕緣監察裝置的測量轉換開關測正、負極對地電壓時可能有誤，主要是開關內部的正、負極接點與接地點誤接通會造成誤發接地信號。

12、在拉路尋找直流接地前，應采取必要措施。防止因直流電源中斷而造成保護裝置誤動作。

13、試拉各設備的直流電源時，應密切監視一次設備的運行情況及有關儀表指示的變化情況。

14、需拆接端子線頭時按符合實際的圖紙進行，防止拆錯端子線頭，防止恢復接線時遺留或接錯；所拆線頭應做好記錄和標記。
