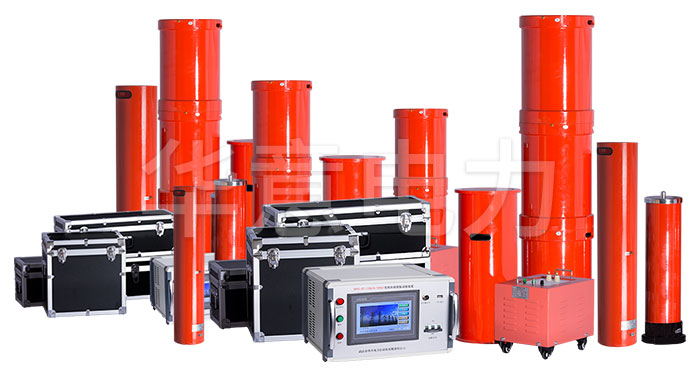

串聯諧振交流耐壓試驗設備配置選型匯總表
發布時間：2019-05-10 10:38:32
瀏覽次數：5037
由于電纜的容量較大，在進行耐壓試驗時采用傳統的工頻試驗變壓器很笨重，且大電流的工作電源在現場不易取得。因此一般采用串聯諧振來進行電纜的交流耐壓試驗。下表為不同規格電纜的耐壓試驗，串聯諧振的選型方案，僅供參考，點擊可查看更便捷的串聯諧振選型計算方法。
電纜范圍 | 串聯諧振
型號規格 | 串聯諧振各組成部分的規格型號 |
變頻電源 | 勵磁變壓器 | 電抗器 | 分壓器 |
10kV/300 mm2電纜長度1km，
電容量≤0.3755μF，試驗電壓22kV | SXBP-44/22 | 3KW | 3KVA/1.5kV | 22KVA/22kV
共2節 | 30kV/1500pF |
10kV/300 mm2電纜長度2km，
電容量≤0.7515μF，試驗電壓22kV | SXBP-88/22 | 6KW | 6KVA/1.5kV | 44KVA/22kV
共2節 | 30kV/2800pF |
10kV/300 mm2電纜長度3km，
電容量≤1.126μF，試驗電壓22kV | SXBP-132/22 | 6KW | 6KVA/1kV | 44KVA/22kV
共3節 | 30kV/2000pF |
10kV/300 mm2電纜長度4km，
電容量≤1.502μF，試驗電壓22kV | SXBP-176/22 | 7.5KW | 7.5KVA/1kV | 44KVA/22kV
共4節 | 30kV/1500pF |
10kV/300 mm2電纜長度5km，
電容量≤1.88μF，試驗電壓22kV | SXBP-220/22 | 10KW | 10KVA/1kV | 44KVA/22kV
共5節 | 30kV/1200pF |
20kV/300 mm2電纜長度1km，
電容量≤0.2187μF，試驗電壓45kV | SXBP-125/50 | 6KW | 6KVA/2.5kV | 31.25KVA/25kV
共4節 | 50kV/1000pF |
20kV/300 mm2電纜長度2km，
電容量≤0.4374μF，試驗電壓45kV | SXBP-250/50 | 12KW | 12KVA/2.5kV | 62.5KVA/25kV
共4節 | 50kV/1500pF |
20kV/300 mm2電纜長度3km，
電容量≤0.716μF，試驗電壓45kV | SXBP-375/50 | 18KW | 18KVA/2.5kV | 62.5KVA/25kV
共6節 | 50kV/1500pF |
20kV/300 mm2電纜長度4km，
電容量≤0.955μF，試驗電壓45kV | SXBP-500/50 | 22KW | 22KVA/2.5kV | 62.5KVA/25kV
共8節 | 50kV/1000pF |
20kV/300 mm2電纜長度5km，
電容量≤1.19μF，試驗電壓45kV | SXBP-600/50 | 30KW | 30KVA/2.5kV | 75KVA/25kV
共8節 | 50kV/1000pF |
27.5kV/300 mm2電纜長度1km，
電容量≤0.1945μF，試驗電壓55kV | SXBP-150/60 | 7.5KW | 7.5KVA/3kV | 37.5KV/25kV
共4節 | 60kV/1000pF |
27.5kV/300 mm2電纜長度2km，
電容量≤0.389μF，試驗電壓55kV | SXBP-300/60 | 15KW | 15KVA/3kV | 75KV/30kV
共4節 | 60kV/1500pF |
27.5kV/300 mm2電纜長度3km，
電容量≤0.5835μF，試驗電壓55kV | SXBP-450/60 | 22KW | 22KVA/3kV | 75KV/30kV
共6節 | 60kV/1000pF |
27.5kV/300 mm2電纜長度4km，
電容量≤0.778μF，試驗電壓55kV | SXBP-600/60 | 30KW | 30KVA/3kV | 75KV/30kV
共8節 | 60kV/1000pF |
27.5kV/300 mm2電纜長度5km，
電容量≤0.9725μF，試驗電壓55kV | SXBP-720/60 | 37KW | 37KVA/3kV | 72KV/30kV
共10節 | 60kV/1500pF |
35kV/300 mm2電纜長度1km，
電容量≤0.1945μF，試驗電壓52kV | SXBP-135/54 | 7.5KW | 7.5KVA/3kV | 33.75KV/27kV
共4節 | 60kV/1000pF |
35kV/300 mm2電纜長度2km，
電容量≤0.389μF，試驗電壓52kV | SXBP-270/54 | 15KW | 15KVA/3kV | 67.5KV/27kV
共4節 | 60kV/1500pF |
35kV/300 mm2電纜長度3km，
電容量≤0.5835μF，試驗電壓52kV | SXBP-396/54 | 22KW | 22KVA/3kV | 66KV/27kV
共6節 | 60kV/1000pF |
35kV/300 mm2電纜長度4km，
電容量≤0.778μF，試驗電壓52kV | SXBP-486/54 | 30KW | 30KVA/3kV | 60.75KV/27kV
共8節 | 60kV/1000pF |
35kV/300 mm2電纜長度5km，
電容量≤0.9725μF，試驗電壓52kV | SXBP-648/54 | 37KW | 37KVA/3kV | 81KV/27kV
共8節 | 60kV/1000pF |
110kV/300 mm2電纜長度1km，
電容量≤0.147μF，試驗電壓128kV | SXBP-576/54 | 22KW | 22KVA/5kV | 72KV/32kV
共8節 | 130kV/1000pF |
110kV/300 mm2電纜長度2km，
電容量≤0.249μF，試驗電壓128kV | SXBP-1170/54 | 45KW | 45KVA/5kV | 585KV/130kV
共2節 | 130kV/1200pF |
110kV/300 mm2電纜長度2km，
電容量≤0.249μF，試驗電壓128kV | SXBP-1170/130 | 45KW | 45KVA/5kV | 585KV/130kV
共2節 | 130kV/1200pF |
110kV/300 mm2電纜長度3km，
電容量≤0.441μF，試驗電壓128kV | SXBP-1690/130 | 65KW | 65KVA/5kV | 845KV/130kV
共2節 | 130kV/1500pF |
110kV/300 mm2電纜長度4km，
電容量≤0.588μF，試驗電壓128kV | SXBP-2210/130 | 90KW | 90KVA/5kV | 1105KV/130kV
共2節 | 130kV/2000pF |
110kV/300 mm2電纜長度5km，
電容量≤0.588μF，試驗電壓128kV | SXBP-2860/130 | 110KW | 110KVA/5kV | 1430KV/130kV
共2節 | 130kV/2500pF |
華意電力是國內專業的電力承裝（修、試）資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。
華意電力專業研發生產高壓電氣試驗設備及各類儀器儀表！華意電力24小時為您服務：400-060-1718，了解更多訪問華意電力官網：www.wuchanpm.com
