局部放電試驗的方法與步驟
發布時間：2019-04-29 14:19:02
瀏覽次數：9076
試驗方法
按GB 1094．3《電力變壓器第三部分絕緣水平和絕緣試驗》第11.4款和附錄A及GB7354的規定。被試繞組的中性點端子應接地。對于其他的獨立繞組如為星形連接應將其中性點端子接地，如為三角形連接應將其一個端子接地。一臺三相變壓器，可按照單相連接的方式逐相地將電壓加在線端進行試驗。
試驗接線

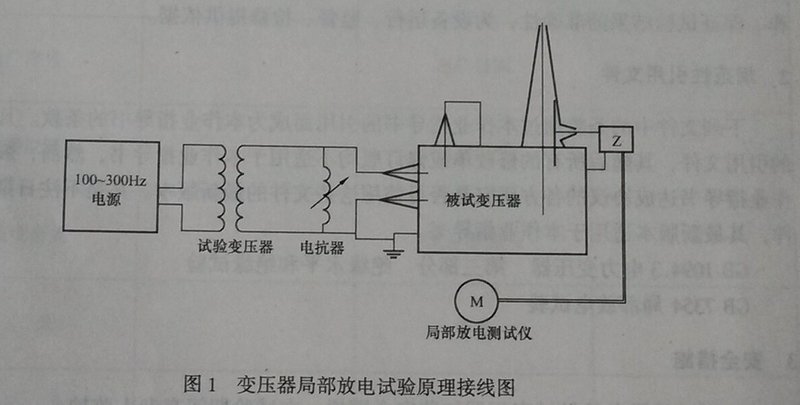

試驗原理接線圖如圖1所示，試驗接線完成后檢查接線的正確性。
試驗步驟

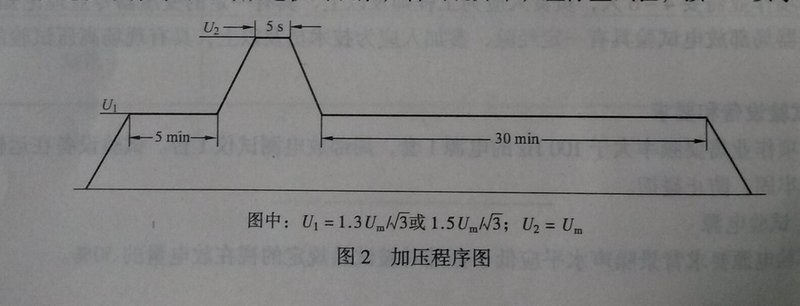

作業負責人檢查試驗接線正確，確認試驗現場布置好安全圍欄并無人后即可開始試驗，試驗按照圖2加壓程序圖進行，在不大于1/3U1。的電壓下接通電源并增加至U1，持續5 min，再增加至U2，保持5 s，然后，立即將U2降低到U1，保持30 min，當電壓再降低到1/3 U1以下時方可切斷電源。
試驗過程中保持對局部放電儀的觀察，若出現異常，應停止試驗。試驗完成后，由試驗負責人對實驗結果正確性的初步確認。
