電流互感器

1.采用電流法測量電流互感器的變比

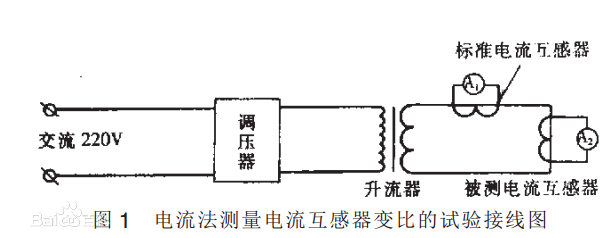

電流法測量電流互感器的變比是一種傳統的試驗方法，現在各發電廠，變電站等基本上都采用該方法。它的試驗接線如圖1所示。由電流表A1可以測得標準電流互感器的二次電流i1，根據標準圖1

電流互感器的變比可以計算出被測電流互感器的一次側電流

，表A2測得的是它的二次側電流i2，由I1和i2即可計算出被測電流互感器的變比

K=I₁:i₂

在用電流法測試電流互感器的變比試驗中一般采取以下兩個措施：

（1）電流互感器的一次側試驗電流接近其額定電流。

（2）電流互感器的二次側僅串接一塊電流表以使電流互感器近似短路運行。

從理論上來說，用電流法測量電流互感器的變比實際上是模擬它在額定情況下的實際運行，是一種非常理想的試驗方法，測量的精度比較高，在現場試驗中，措施（1）和（2）也還比較容易實現。

2.采用電壓法測量電流互感器的變比

電壓法測量電流互感器的變比是一種新型的試驗方法，它需要的試驗設備比較少，其試

驗接線如圖3所示。

由于電流互感器二次繞組的電阻和漏抗值都比較小，一般為1~15，只要控制勵磁電流I0在一個合適的范圍內（mA級），U2與E2之間的差值帶來的誤差就可以忽略不計，用電壓法測量電流互感器的變比就可以取得非常高的精度?。

變壓器

目前常用測量方法有雙電壓表法和變比電橋法。

（1）雙電壓表法

用雙電壓表法測量時，一般在變壓器的一次側施加電源電壓，整個測試過程中應保持試驗電源的穩定性，在變壓器的兩側分別用精度不低于0.5級的電壓表或精度不低于0.2級電壓互感器測取電壓計算變比，并且2塊電壓表應同時讀數，特別是在電壓波動較大的時候，尤其要注意這點。為確保測量的準確度

，試驗電源電壓以高于加壓側額定電壓的1/3以上為宜。這種測量變比的方法所采用的試驗設備均為常用測量儀器儀表，較容易取得。

對于單相變壓器，可以直接用測試結果得到變比。測量三相變壓器時，可以使用單相電源，也可以用三相電源做為測試電源。如果使用三相電源，應施加對稱的三相試驗電源電壓作用在對應繞組的同極性端，并要求測量時所使用的三相電源電壓必須三相保持對稱、穩定，其三相的不平衡度不應超過2%。若三相電源電壓存在不完全對稱的情況，將導致線電壓與相電壓的關系變化，需要進行轉換時兩者的關系比不再是

，使得變比計算時出現誤差，影響測試結果的分析判斷。

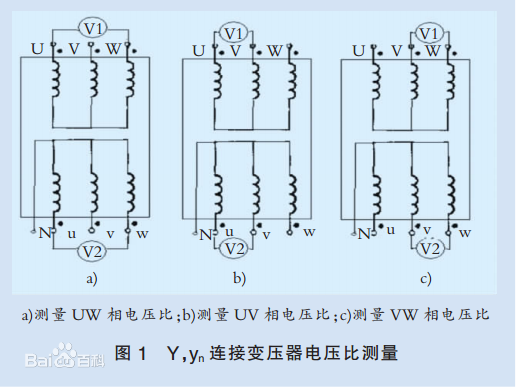

采用三相電源所測量計算出的變比即變壓器的線電壓之比。采用單相電源測量三相變壓器的變比時，測量步驟較多，但測量值能夠直接反映該相的繞組匝數比，從而找到存在繞組缺陷的相別，并且不需要考慮測量值是否受到電源三相電壓不對稱的影響。當使用單相電源分相測量三相變壓器的變比時，在采用三角形連接的繞組中，非測試相繞組必須短接，從而使非被測相繞組中無勵磁電流流過，所測得的變比僅反映加壓相的情況。以Y，yn（同Y，y）接法的變壓器為例，電壓表的接線如圖1所示。

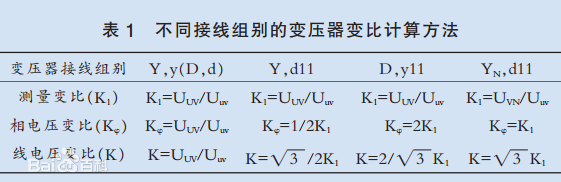

當采用單相電源測量三相變壓器變比，加壓端子為UV時不同接線組別的變壓器變比計算方法如表1所示。

試驗中對測試回路接線時，應確保電壓表的連線可靠，測試線盡可能短，避免因引線過長而造成測量誤差。

雙電壓表法雖然原理簡單、容易測量，但試驗電壓高、不安全、所用表計精密度要求高，所得結果會受到電壓互感器的誤差、儀表接線電阻的誤差、現場電磁干擾、試驗電壓高低等因素的影響。

（2）變比電橋法

變比電橋是測量變壓器變比的專用電橋，具有簡便、可靠、準確度高、靈敏度高的優點，通常其準確度可達到0.1%以上，并且試驗電壓低、安全，可直接讀取變比誤差。若采用自動變比測量儀，還能在測量變比的同時完成變壓器連接組別的測量，并能夠測量變壓器的繞組極性，實現量程自動切換、自動記錄和計算分析試驗數據等功能。

變比電橋根據測試原理的不同有2種類型：

①電阻電橋

是將變壓器的一次和二次繞組連接構成電橋的2個橋臂，與變比電橋中的2組電阻一起形成電橋電路，在變壓器一次側施加測試電壓U1，通過對調節電阻值的調整使電橋達到平衡狀態，利用電壓比等于電阻比的特點，通過對電阻比的測量得到變壓器的變比值。此類電橋對于電橋各個旋鈕的要求比較高，各旋鈕的接觸電阻應盡量一致，并在各種工作條件下，接觸電阻值能夠穩定不變，以確保測量結果的準確性。

②?感應式電橋

是將變壓器的一次和二次繞組與變比電橋中的標準電壓互感器的2個繞組連接構成電橋的4個橋臂，通過對標準電壓互感器電壓比的調節，使電橋達到平衡，此時標準電壓互感器的電壓比即為變壓器的電壓比。由于此類電橋檢測的是電壓信號而不是電阻值，故對接觸電阻的要求較電阻電橋的低，其測量誤差主要與電橋內標準電壓互感器的準確度有關。

以常用的QJ35型變比電橋為例，在使用前應根據變壓器繞組的極性或接線組別正確連接電橋與被試變壓器，并正確選擇放置短接開關和極性開關的位置。測試前將試品的額定K值根據銘牌數值計算出來并取4位有效值，然后按計算出來的結果設置電橋上的K值。插上電源，注意核對相線與中性線的正確性。試驗通電前可先將靈敏度旋至最大，調節零位使微安表指向零位。試驗通電后的調節過程中必須注意微安表指針不超過滿刻度。調整誤差盤，當微安指零時誤差盤上的指示即為變比誤差。試驗中進行三相變換時，應先降低并切斷試驗電壓，切不能帶電進行接線變更。測試完畢，應將電橋的所有開關放在“關”或“零位”。
