? 電流互感器(下稱CT)在工作狀態，其二次是決不允許開路的，否則將使二次回路出現高壓和帶電現象，輕則損壞電氣設備，重則危及人身安全。因此一但二次出現帶電現象，應立即停電檢查。下面就CT二次帶電的原因進行初步分析井淺淡一點應該注意的問題。

1? 故障原因

? (1)? 因工作的疏忽或?qū)T使用原理不清楚，將二次斷開運行或CT二次線未進行安裝，至使二次回路處于開路狀態而帶電。

? (2)? 因CT的二次樁頭(即K1、K2樁頭)沒有接好或處于松動狀態，使二次回路出現帶電現象。

? (3)? 因CT的二次回路中所連接的電氣設備的樁頭沒有接好或處于松動狀態(如電氣儀表、保護繼電器、電能表等)使二次回路出現帶電現象。

? (4)? 二次導線因斷開，使CT二次帶電。斷開原因大致是被小動物咬斷或老化斷裂、機械強力拉斷等。

2 錯接線原因

? CT的二次錯接線將引起二次帶電。筆者曾遇到兩例：

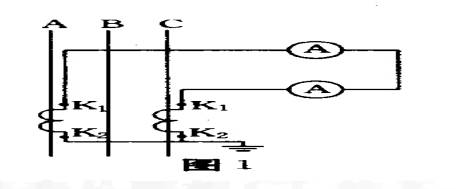

? (1)? 兩電流表從兩相CT的Kl串接，如圖1所示。此接線中雖不見有二次開路情況，但CT二次連接從CT的A相流向CT的C相經過兩個阻抗很大的CT二次線圈時，使CT二次趨于開路狀態，因而使二次出現帶電現象。且隨負載增大，二次出現較高的電壓。

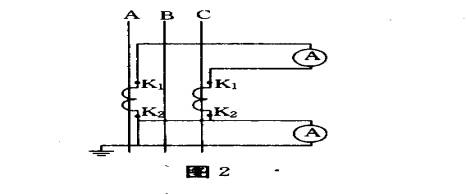

? (2)? 一電流表從兩相CT的Kl串接，如圖2所示。此錯接線中T二次也未見開路情況；但其中出現的帶電現象道理同上，并且其中一只電流表沒有指示。

3? 非正規接線原因

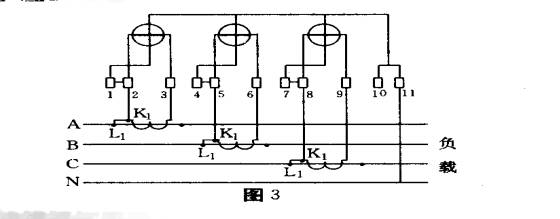

? 圖3中的非正規接線是將電壓從CT二次Kl樁頭引入電能表的電壓、電流線圈，使電能表的電流二次部分帶電。這種非正規接線實質是將CT的I“l(fā)與Kl連接，電能表的電壓樁頭l、4、7分別與電流樁頭2、5、8連接。此種接法省去A、B、C三根電壓二次線，用CT二次連接線帶電引進電能表，因此CT二次帶380／220V電 壓。雖然這種接法對計量影響不大，但它極不規范，很不安全，應當杜絕。

?

4絕緣損壞原因

? (1)? 因過載發熱使絕緣損壞，一次電壓竄入二次，使之帶電。

? (2)? 因產品質量差、絕緣老化等原因，二次也可能帶電。

? (3)? 某些CT長年處在潮濕地方，其絕緣常年受潮而降低受損，并使一次電壓竄入二次，之帶電。

5? 電流互感器使用中應注意的安全問題

? (1)? CT在工作運行時，二次測不得開路。CT在正常工作時，因其二次阻抗很小，接近于短路狀態，其鐵芯的激磁電流趨于零，所以二次回路不帶電壓。但是二次開路時，或二次阻抗很大時，其激磁電流增大，CT鐵芯由于磁通大幅度增加而發熱，同時CT二次線圈感應出現高電壓而危及人身安全和設備安全。所以CT二次在工作運行時是決不準開路的。在安裝時，必須注意接線可靠，各連接樁頭應緊密牢固。

? (2)? CT二次測有一端必須接地(一般是Kz接地)以防在CT一、二次線圈擊穿時，一次測的電壓竄人二次測。

? (3)? 運行中發現CT有不尋常振動的響聲和發熱現象，應停止運行，進行檢查處理。

? (4)? 工作運行中的CT，其二次線不得隨意斷開和在二次線間工作，否則會造成開路危險。
