鍵盤使用方法

  在數字輸入模式下，直接“0”～“9”鍵輸入數字，結合“.”可以輸入任何數字；“OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。

主菜單

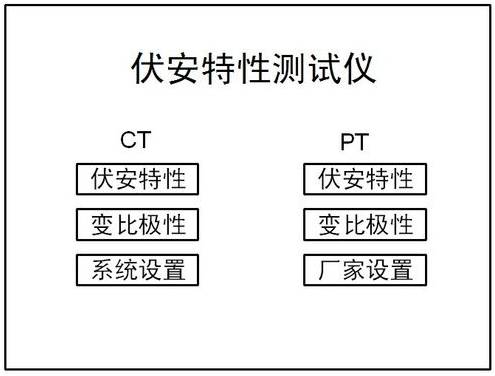

  連接好儀器側板上的～220V電源和面板上電源電源端口，打開面板上的電源開關，液晶屏背光亮，裝置進行自檢，自檢完畢進入伏安特性測試儀漢化主菜單。主菜單如下:

主菜單有CT伏安特性測試、CT變比極性測試、PT伏安特性測試、PT變比極性測試、系統設置和廠家設置六項功能，其中廠家設置是本公司保留的儀器校準功能，需要廠家密碼才能使用。

  CT伏安特性試驗

  參數設置界面

  在主菜單中選中CT伏安特性測試選項后，液晶屏將出現參數設置界面如下：

界面參數意義如下：

  第x次記錄：以前第x次做完伏安特性試驗后保存的數據，用來瀏覽歷史測試結果。

  分段點電流值： 為使伏安特性曲線的拐點前和拐點后的曲線點分布合理特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定，范圍（0 - 20）A。

  分段點前（后）步長： 分段點前（后）的電流步長，范圍（0.001-2.000）A。

  最大輸出電壓：本次試驗允許輸出的最大電壓，該電壓絕不能超過電流互感器二次側的所能承受的最大電壓，范圍（0-2000）V。

  最大輸出電流：本次試驗允許輸出的最大電流，該電流不能超過電流互感器二次側的所能承受的最大電流，范圍（0 - 20）A。

  單機試驗：僅使用單機進行試驗時，按此鍵開始試驗。

  外接升壓器試驗：若需外接升壓器進行試驗時，按此鍵開始試驗。

  說明：為了使作出的伏安特性曲線測試點均勻連貫，特設定一分界點，該分界點前按一個步長進行試驗，分界點后按另一個步長進行試驗。該分界點即為分段點。該點數值可大可小，一般根據估計或測試得出，不一定等于真實拐點，當然越接近越好。

  說明：設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或電流超出設定值，測試儀將自動斷路保護電流互感器。

  說明：外接升壓器試驗時需設置外部升壓器變比后才能正常進行測試，具體設置方法參見說明書“參數設置”章節。
