? 華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀設備在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 智能回路電阻測試儀是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，測試電流采用國家標準GB763推薦的100A直流，可在 100A，200A，300A,400A,500A或600A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，最大組數為 100組，保存的數據可通過RS232接口上傳至電腦。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

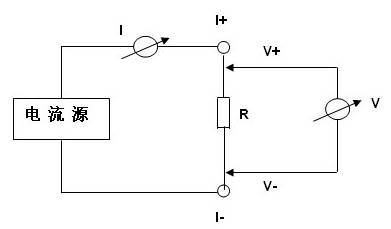

? 智能回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。

(1)開機使用

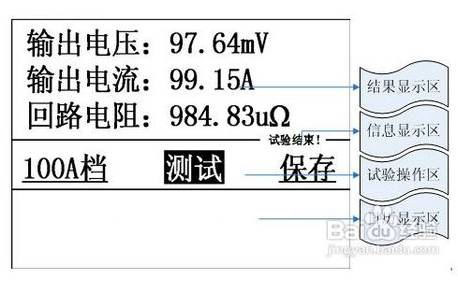

開機處于主界面：

? 結果顯示區： 顯示輸出電壓、輸出電流、回路電阻三項測試數據。

? 信息顯示區：以簡要的說明語句，提示操作過程。

? 試驗操作區：設置電流檔位；測試回路電阻；保存數據。

? 日歷顯示區：顯示當前系統日歷和公司LOGO標志等。

(2)設置電流檔位

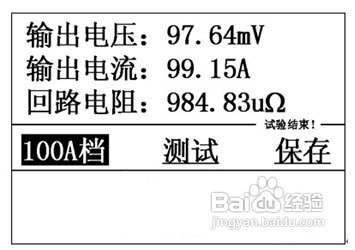

? 在主界面上，通過左←，右→鍵讓光標處于電流檔位:

? 按上↑、下↓更改電流檔位，根據需要靈活選擇50A、100A、150A、200A四個電流檔位。

(3)測試回路電阻

? 在主界面上，通過左←，右→鍵讓光標處于“測試”上，按“確定”鍵將進行自動測試，3-5秒鐘將提示試驗結束并顯示測試結果。

(4)保存數據

? 在主界面上，通過左←，右→鍵讓光標處于“保存”上，按“確定”鍵將進行保存數據，系統自動識別有效數據并給出提示信息。

(5)打印

? 在主界面上，按鍵盤“打印”鍵可以打印最新的測試驗果；在歷史數據瀏覽界面按鍵盤“→”鍵可以打印當前選擇的歷史記錄。

(6)功能選擇

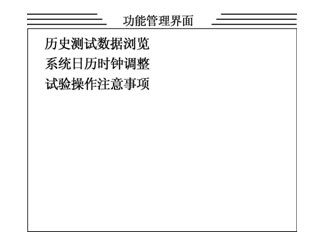

? 按鍵盤上的“功能”就進入功能界面,如圖:

? 進入功能界面后，可以選擇“歷史測試數據瀏覽”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。

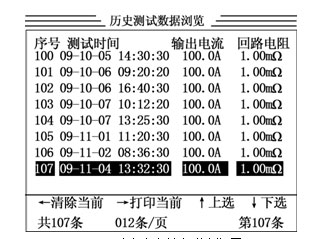

系統日歷時鐘調整：設置時鐘的時間，為打印報表和存儲數據提供時間依據。試驗操作注意事項：為用戶提供一些操作規范注意事項。歷史測試數據瀏覽： 進入歷史測試數據瀏覽界面，如圖：

? 本產品按時間順序排序可以存儲200組測試數據，如果200組滿時將自動刪除時間最早的數據。按上↑、下↓鍵移動光標選擇歷史數據。按左←鍵可以清除當前選擇的歷史數據。按右→鍵可以打印當前選擇的歷史數據。
